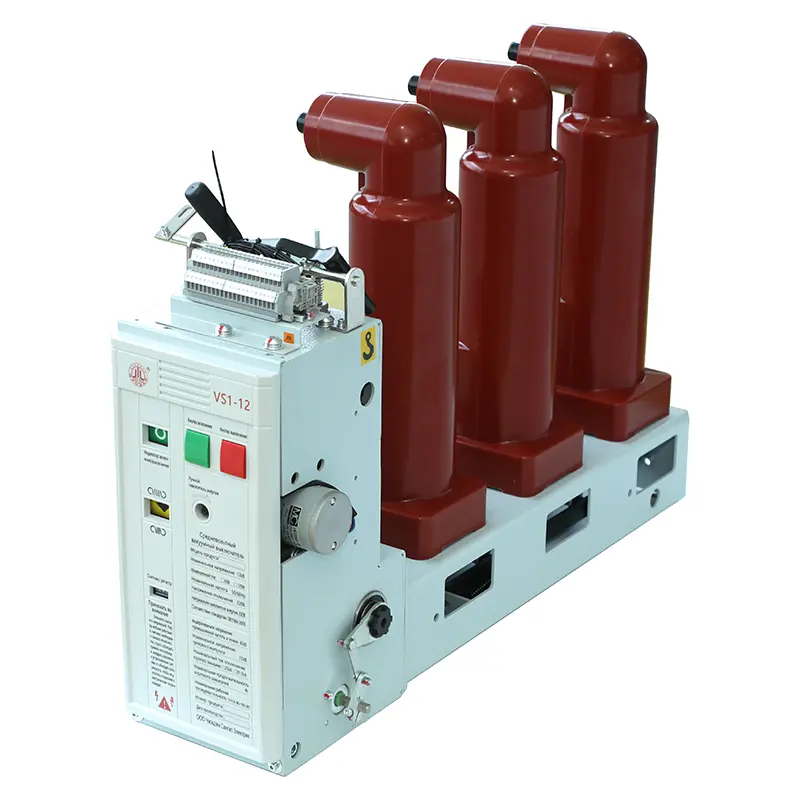

Straid nameščen notranji vakuumski odklopnik

Stransko nameščen notranji vakuumski odklopnik je nova generacija komponentnega izdelka srednje napetosti, ki ga je neodvisno razvil Sangao. Tehnološko smo absorbirali napredno tujo tehnologijo in jo združili z dolgoletnimi izkušnjami našega podjetja na področju proizvodnih vezja. Glavni vezje odklopnika je razporejeno vzdolžno in sprejme napredni vzmetni mehanizem in fiksno tehnologijo tesnjenja. Ima značilnosti kompaktne strukture, visoke zanesljivosti, dolgo življenjsko dobo in varno vzdrževanje v svoji življenjski dobi.

Stranski vakuumski odklopnik v zaprtih prostorih ima odlične električne in mehanske zmogljivosti, zanesljiv in stabilen mehanizem ter dolgo življenjsko dobo. Glavni vezje sprejme fiksni zaprti drog, ki izboljšuje okoljsko prilagodljivost in zanesljivost izolacije odklopnika; Zanesljive mehanske in elektronske zmogljivosti, podaljšane mehanske in elektronske življenjske dobe omogočajo odklopnike brez vzdrževanja.

Funkcije izdelka:

◆ Sprejetje tehnologije s fiksno tesnjenjem.

Izdelek sprejme modularno zasnovo: struktura okvirja, ki združuje visokozmogljive miniaturizirane visokonapetostne električne izdelke, kot so izolacijska stikala, zapečateni odklopniki, ozemljitveni stikali, senzorji, mehanizmi za zaklepanje in mehanizmi delovanja.

Združljiva velikost omare je (500 × 1000 × 1800) mm.

◆ Rotacijsko izolacijsko stikalo, z vidnim zlomom po odprtju.

Med izolacijskim stikalom, odklopnikom in ozemljitvenim stikalom je obvezna mehanska zapiranje, da se prepreči napačno delovanje.

Odklopnik vezja sprejme modularni operativni mehanizem, ki ga je mogoče neodvisno nadomestiti ali vzdrževati in ima dobro zamenljivost. Lahko ga upravljate ročno ali s shranjevanjem energije AC/DC, pri čemer dosežemo daljinsko upravljanje.

Vrata omare in ozemljitveno stikalo sta zasnovana z zanesljivo zaklepno strukturo, da se zagotovi varnost operaterjev.

Uporablja se lahko v elektroenergetskih sistemih 3,6-12kV kot električna oprema in krmilna enota zaščitne škatle za oblikovanje električne energije v industrijskih in rudarskih podjetjih. Primerno je za različne vrste obremenitev in pogostih operacij, pa tudi v situacijah, ko se tokovi kratkega stika večkrat odklopijo.
