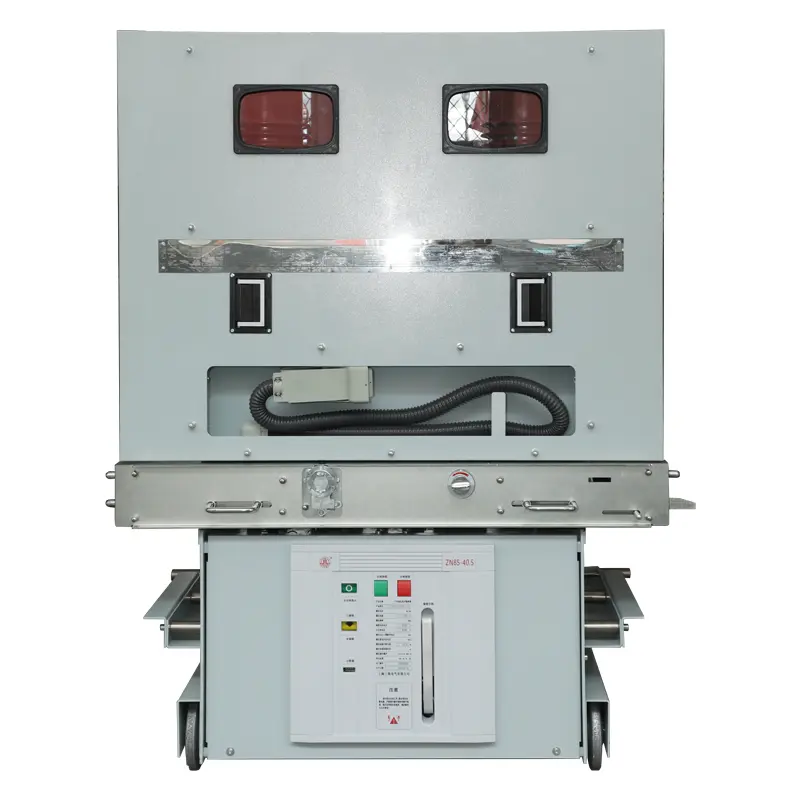

HV notranji vakuumski odklopnik

Notranji vakuumski odklopnik SanGao HV ima trdno izolacijsko strukturo in uporablja napredno tehnologijo epoksidnega tesnjenja za organsko združevanje vakuumskih komor za gašenje obloka, glavnih električnih tokokrogov, izolacijskih nosilcev in drugih komponent v integriranem zaprtem drogu prvič. Uspešno temeljito rešil problem okoljske tolerance vakuumskih odklopnikov, zaradi česar je njihova uporaba bolj razširjena.

Vgrajeni trdni zatesnjeni drog sprejme tehnologijo samokonvekcije in pametno rešuje problem odvajanja toplote, ki ga povzročajo trdne izolacijske strukture. Trdno zatesnjeni notranji visokonapetostni vakuumski odklopnik serije VBR (VS1) -12 je odklopnik, ki uresničuje koncept brez vzdrževanja na Kitajskem.

Uporaba komore za gašenje obloka notranjega vakuumskega prekinjevalca HV z dolgo življenjsko dobo in tesnilne tehnologije epoksidne litine zagotavlja integracijo zaprtega droga brez vzdrževanja, visokozanesljiv pogonski mehanizem s trajnim magnetom, ki ga je mogoče uporabiti, pa zagotavlja delovanje pogonskega mehanizma brez vzdrževanja. Elektronski krmilni del opusti tradicionalno pomožno stikalo in ga nadomesti s fotoelektričnim bližinskim stikalom ter sprejme popolnoma elektronsko napajanje in inteligentno krmilno enoto, ki zagotavlja delovanje elektronskega krmilnega dela brez vzdrževanja.

HV notranji vakuumski odklopnik je notranja stikalna naprava za trifazne napajalne sisteme AC 50 Hz z nazivno napetostjo 12 kV. Služi kot zaščitna in krmilna enota za opremo električnega omrežja in električno opremo v industrijskih in rudarskih podjetjih. Primerno za mesta, kjer je potrebno pogosto delovanje pri nazivnem delovnem toku ali večkratni odklopi kratkostičnega toka.

Odklopnik ima integrirano zasnovo pogonskega mehanizma in ohišja odklopnika, ki se lahko uporablja kot fiksna namestitvena enota ali je opremljen z namenskim pogonskim mehanizmom za oblikovanje enote ročnega vozička.

HV notranji vakuumski odklopnik je primeren za trifazne izmenične napajalne sisteme z nazivno napetostjo 12 kV in frekvenco 50 Hz. Široko se lahko uporablja v elektrarnah, transformatorskih postajah, petrokemiji, metalurgiji, proizvodnih letališčih in stanovanjskih območjih kot krmilna in zaščitna naprava za električne naprave. Posebej primeren je za kraje, kjer je pogosto delovanje ali več tokov kratkega stika odklopljeno pod nazivnim tokom. Lahko se namesti v stikalne naprave, izolirane z notranjim zrakom (kot sta KYN28 in KYN96) za podporno uporabo. Odklopnik je skladen z zahtevami standardov GB1984 "Visokonapetostni AC odklopniki", JB Factory T3855 "Visokonapetostni AC vakuumski odklopniki", DL/T 403 "Tehnični pogoji za naročanje 12KV~40,5kV visokonapetostnih vakuumskih odklopnikov" in izpolnjuje ustrezne zahteve standardov, kot je npr. IEC62271-100.

Uporabno okolje:

Temperatura okolja: ne višja od + 40 C, ni nižja od -15 ℃ (skladiščenje in prevoz sta dovoljena pri -30% C);

Nadmorska višina: ne več kot 2000 m;

Relativna vlažnost: dnevno povprečje ne presega 95 %, mesečno povprečje ne presega 90 %, dnevno povprečje nasičenih parnih tlakov ne presega 2,2x10 MPa, mesečno povprečje ne presega 1,8x10 ° MPa:

Potresna jakost: ne presega stopnje 8;

Kraj brez ognja, eksplozije, resnega onesnaženja, kemične korozije in hudih vibracij.
