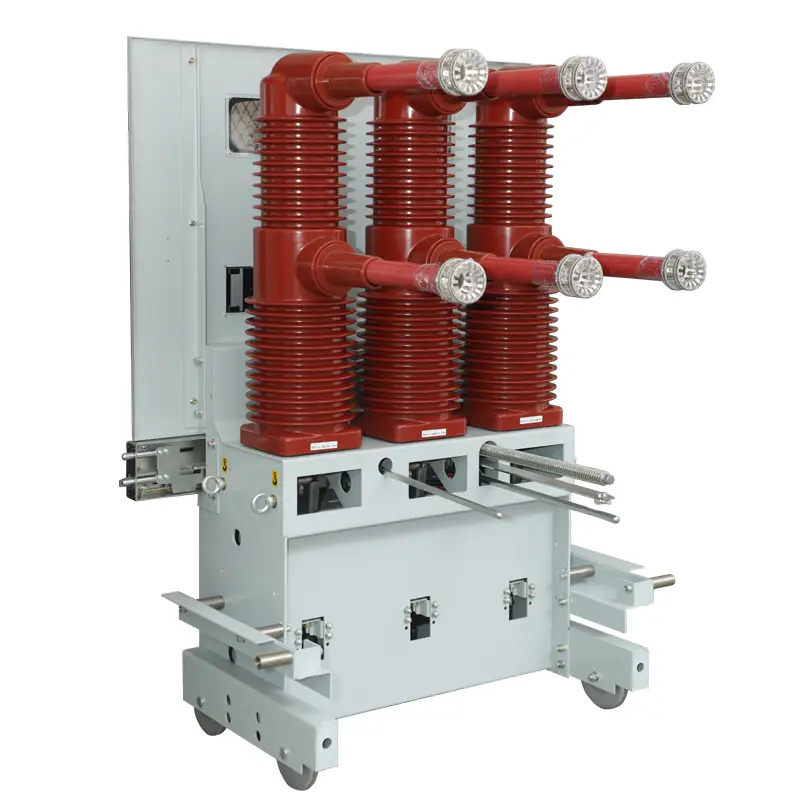

Vakuumski odklopnik tipa ročnega vozička

Visokokakovosten vakuumski odklopnik SanGao z ročnim vozičkom je primeren za uporabo v trifaznih sistemih AC 50 HZ, 40,5 kV in se lahko uporablja za obremenitveni tok, preobremenitveni tok in tok napake v industrijskih in rudarskih podjetjih, elektrarnah in transformatorskih postajah. Primeren je tudi za pogoste scenarije delovanja. Ta odklopnik ima zgornjo in spodnjo strukturo postavitve, kar učinkovito zmanjša globino odklopnika.

Značilno

Proizvodnja vakuumskega odklopnika tipa z ročnim vozičkom je v skladu s kitajskimi nacionalnimi standardi GB1984-2003 "AC visokonapetostni odklopniki", DL/T403-2000 "Tehnični pogoji za naročanje notranjih vakuumskih odklopnikov 3,6-40,5 kV" in ustreznimi pozitivnimi standardi ES ter ima zanesljivo funkcijo zaklepanja. Delovni mehanizem odklopnika je vzmetni tip shranjevanja energije, ki ga je mogoče upravljati z izmeničnim ali enosmernim shranjevanjem energije ali ročno.

Odklopnik je lahko opremljen tudi z mehanizmom za upravljanje s trajnim magnetom z dolgo življenjsko dobo, z mehansko življenjsko dobo do 20000-krat in se lahko uporablja v izjemno pogostih delovnih situacijah.

Odklopnik je zasnovan v sprednji in zadnji deljeni strukturi, ki se lahko uporablja kot fiksna instalacijska enota ali kot sredinsko nameščena enota s šasijo.

S sprejetjem kompozitne izolacijske strukture sta trifazna komora za gašenje obloka in pripadajoče naelektreno telo izolirana s tremi neodvisnimi ohišji iz epoksidne smole. Po sprejetju kompozitne izolacijske strukture odklopnik izpolnjuje zahteve glede zračne razdalje in plazilne poti v normalnih delovnih pogojih ter učinkovito zmanjša prostornino odklopnika. Vakuumska komora za gašenje glavnega električnega tokokroga ter dinamična in statična prevodna povezava so nameščeni znotraj izolacijske strukture, zaradi česar je medfazna razdalja le 300 mm.

Vse električne povezave v glavnem tokokrogu so fiksne in imajo visoko zanesljivost

Uporabno okolje:

Nadmorska višina: pod 3000m;

Temperatura okolja: največ +40 ℃, najmanj -15 ℃;

Relativna vlažnost: dnevno povprečje ne presega 95 %, mesečno povprečje ne presega 90 %

Potresna jakost: pod stopnjo 8;

Mesta brez ognja, eksplozije, korozivnih plinov in hudih vibracij,
