Kombinacija stikala za vakuumsko obremenitev in varovalke

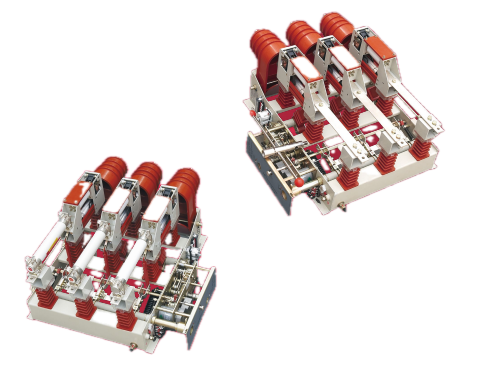

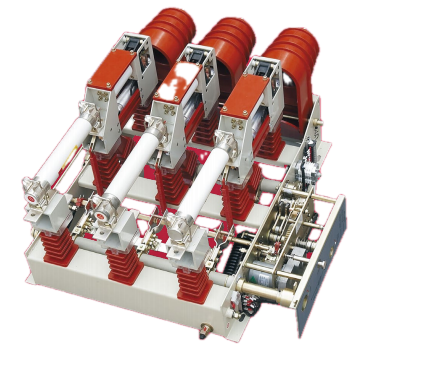

Vakuumsko prekinjevalno stikalo in aparat za kombinacijo varovalk vključujeta vakuumski prekinjevalec s sistemom za usklajevanje sprožitve varovalke. Pri normalnih pogojih obremenitve stikalo deluje neodvisno. Ko tok napake preseže nazivno vrednost varovalke, udarni zatič varovalke mehansko sproži sprožilni mehanizem stikala, odpre glavne kontakte in sprosti tokokrog. Neposredno delujoča izolacijska razdalja in odprta razdalja prekinitve sta doseženi v eni sami potezi. Ozemljitveni pokrov, povezan z ozemljitvenim stikalom, zagotavlja vidno ozemljitveno povezavo za vzdrževanje. Pri 12 kV in 630 A s kratkotrajnim zdržljivim tokom 20 kA je naprava izdelana za zanesljivo delovanje tako v distribucijskih omrežjih v mestih kot na podeželju.

Načelo delovanja

Znotraj vakuumskega prekinjevalca so kontakti zatesnjeni v okolju z visokim vakuumom (običajno pod 10⁻⁴ Pa). Ko se kontakta pod obremenitvijo ločita, se iz uparjenega kontaktnega materiala oblikuje oblok kovinske pare. Ker pa vakuum praktično ne vsebuje molekul plina za ionizacijo, se oblok ne more vzdrževati in ugasne ob prvem naravnem prehodu izmeničnega toka skozi ničlo. Kovinska para hitro kondenzira na kontaktnih površinah in oklopu ter v nekaj milisekundah obnovi dielektrično trdnost. Ta metoda gašenja obloka ne zahteva zunanjih medijev (olja ali SF₆) in povzroči minimalno kontaktno erozijo.

Prednosti izdelka

Kombinirano stikalo in zaščita

Naše stikalo za vakuumsko obremenitev in kombinacija varovalk izvaja rutinsko preklapljanje obremenitve in z varovalkami zagotavlja prekinitev kratkega stika. To odpravlja potrebo po ločenem odklopniku na vsakem podajalniku, kar zmanjšuje kapitalske izdatke.

Kompakten odtis

Pogonski mehanizem zmanjša napetostno obremenitev na prekinjevalniku zunaj preklopnega trenutka, kar omogoča manjši prekinjevalnik in celotno velikost aparata. To omogoča večjo gostoto postavitev v obročnih glavnih enotah in kompaktnih transformatorskih postajah.

Enotaktno delovanje

Ločilna razdalja in odprta razdalja prekinitve sta dosežena z enim gibom, kar poenostavi zaporedje preklopov in zmanjša možnost napak operaterja.

Vidna ozemljitev za varnost

Ozemljitveni pokrov, povezan z ozemljitvenim stikalom, zagotavlja fizično in vizualno indikacijo izolacije, kar omogoča varen vzdrževalni dostop brez dodatnih ozemljitvenih naprav.

Tehnologija brez SF₆‑

Prekinitev vakuuma odpravlja pomisleke glede toplogrednih plinov in se izogiba postopkom ravnanja, testiranja tesnosti in ponovnega polnjenja, povezanih z opremo SF₆.

Diagnoza napak

Pogosto delovanje varovalke običajno kaže na osnovne težave s sistemom. Glavni vzroki in korektivni ukrepi so naslednji:

Sistemski kratek stik: Ko pride do kratkega stika, okvarni tok hitro stopi element varovalke. Napako je treba locirati in odpraviti (npr. popraviti kabel ali zamenjati okvarjeno opremo), preden zamenjate varovalko s pravilno nazivno vrednostjo.

Trajna preobremenitev: Neprekinjeno delovanje nad nazivnim tokom ustvarja čezmerno toploto, zaradi česar se varovalka stopi. Obremenitev je treba zmanjšati v okviru nazivne vrednosti naprave ali pa je treba nazivno vrednost varovalke nadgraditi v skladu s študijami zaščite sistema.

Napačna izbira varovalke: Če je vrednost elementa varovalke prenizka za aplikacijo, bo prišlo do motenj pri delovanju. Preverite nazivno vrednost varovalke glede na kapaciteto transformatorja ali napajalnika in jo zamenjajte z elementom ustrezne velikosti po koordinacijskih tabelah proizvajalca.

Tehnični parametri

Aplikacijska okolja

Mestna obročna omrežja

Stikalo za vakuumsko obremenitev in kombinacija varovalk služita kot razdelilno stikalo v obročnih glavnih enotah (RMU). Kompaktne dimenzije, dosežene z zasnovo pogonskega mehanizma, omogočajo konfiguracije stikalnih naprav z večjo gostoto v prostorsko omejenih mestnih transformatorskih postajah. Integrirano ozemljitveno stikalo poenostavi postopke vzdrževanja in skrajša čase izpadov med načrtovanim delom.

Industrijski objekti

Za industrijske obrate z več obremenitvenimi centri, vakuumsko stikalo za prekinitev obremenitve in kombinirana enota varovalke zagotavlja preklapljanje obremenitve na vhodnih in napajalnih točkah transformatorja. Možnost kombinacije stikala in varovalke zagotavlja zaščito pred kratkim stikom brez stroškov popolnega vakuumskega odklopnika, primerno za nekritične napajalnike, kjer je zaščita pred napako zagotovljena navzgor.

Podeželska distribucijska omrežja

Distribucija na podeželju predstavlja posebne izzive: dolge napajalne dolžine, spremenljive obremenitve in nihanja napetosti. Na koncu dolgih 10 kV napajalnikov je lahko padec napetosti med obdobji največje obremenitve pomemben, kar povzroči nizko napetost v prostorih odjemalcev. Aparat to rešuje na dva načina. Prvič, namestitev na strateških točkah vzdolž dolgih napajalnikov omogoča omrežnim operaterjem, da razdelijo linijo na sekcije, izolirajo napake in zmanjšajo območja izpada. Drugič, naprava lahko preklaplja transformatorske odcepe in kondenzatorske banke, kar operaterjem omogoča učinkovitejše upravljanje napetostnih profilov. V podeželskih okoljih je zahteva po nizkem vzdrževanju aparata še posebej dragocena – vzdrževalne ekipe lahko prepotujejo precejšnje razdalje, da dosežejo lokacijo, zato zanesljivost opreme med obiski neposredno zmanjša operativne stroške.

pogosta vprašanja

V1: Kako vakuumski prekinjevalec ugasne oblok?

Ko se kontakti znotraj vakuumskega prekinjevalnika pod obremenitvijo ločijo, med kontaktnimi površinami nastane oblok kovinske pare. Ker prekinjevalnik vzdržuje visok vakuum z malo molekulami plina, ki so na voljo za ionizacijo, se oblok ne more obdržati in ugasne ob prvem naravnem prehodu toka skozi ničlo. Ta metoda gašenja obloka je učinkovita, hitra in ne zahteva zunanjih medijev za gašenje obloka.

V2: Kaj povzroča pogosto delovanje varovalke in kako to odpraviti?

Pogosto delovanje varovalke običajno kaže na napake v sistemu. Primarni vzroki so: kratek stik v sistemu (okvarni tok stopi element varovalke; napako je treba locirati in odpraviti, preden zamenjate varovalko s pravilno nazivno vrednostjo), trajna preobremenitev (delovanje nad nazivnim tokom za daljša obdobja; obremenitev je treba zmanjšati) ali nepravilna izbira varovalke (naziv elementa varovalke je prenizek za aplikacijo; varovalko je treba zamenjati s pravilno nazivno vrednostjo).

V3: Kje se običajno uporablja stikalo za prekinitev vakuumske obremenitve in kombinacija varovalk?

Aparat je primeren za trifazne AC srednjenapetostne sisteme. Tipične aplikacije vključujejo obročne glavne enote (RMU), kompaktne transformatorske postaje, sekcijska stikala distribucijskih vodov in zaščito transformatorja v kombinaciji z varovalkami.

V4: Ali lahko ta naprava nadomesti vakuumski odklopnik?

Ne. Naprava je zasnovana za preklapljanje bremena in, če je opremljena z varovalkami, zagotavlja zaščito pred kratkim stikom. Vakuumski odklopnik je zasnovan tako, da neposredno prekine tokove običajne obremenitve in tokove napake kratkega stika. Za aplikacije, kjer je že zagotovljena predhodna zaščita pred napakami, ta naprava ponuja stroškovno učinkovitejšo rešitev kot popolni vakuumski odklopnik.

Zakaj izbrati SanGao?

1. Proizvodna zmogljivost

SanGao upravlja 10‑mu (6.667 m²) lokacijo v Liushi, Zhejiang, z 10.000 m² proizvodnega prostora, kjer so nameščene namenske montažne in preskusne linije za srednjenapetostne stikalne naprave.

2. Tehnična ekipa

Podjetje zaposluje 120 zaposlenih, vključno z 20 inženirji na srednji in višji ravni, ki pokrivajo mehansko načrtovanje, visokonapetostno izolacijo in zagotavljanje kakovosti. Registrirani kapital je 81,68 milijona RMB, bilančna vsota približno 200 milijonov RMB.

3. Certificirani sistemi kakovosti

Proizvodnja poteka po certifikatih ISO 9001:2008, ISO 14001 in ISO 45001. Ti zahtevajo dokumentirano kontrolo dobavitelja, vhodni pregled, medprocesna preverjanja in končno sprejemljivo testiranje.

4. Sledljivost procesa

n Sistem ERP spremlja materiale, proizvodne operacije in zapise o testiranju. Vsaka enota je serializirana z arhiviranimi preskusnimi podatki za popolno sledljivost.

5. Rutinsko testiranje

Vsaka naprava je podvržena preskusom dielektrične odpornosti (glavni tokokrog in ozemljitev), preskusom mehanskega delovanja pod ročnim in električnim nadzorom ter meritvam kontaktnega upora. Vzorčne enote so podvržene kratkotrajnim preskusom toka za validacijo 20 kA / 4 s.

6. Tehnična partnerstva

SanGao sodeluje s Xi'an Senyuan, Pekinškim inštitutom za elektrotehniko in Xi'anskim visokonapetostnim raziskovalnim inštitutom za tipsko testiranje in skladnost s standardi GB in IEC.

Razčlenitev komponent

št.	Komponenta
1	Fiksni kontakt
2	Izolacijski pokrov
3	Zaklop
4	Šasija
5	Vakuumska komora za gašenje obloka
6	Vodilna plošča
7	Varovalka
8	Jašek za shranjevanje energije
9	Gred ozemljitvenega stikala
10	Operacijska plošča
