Opis izdelka

Notranji AC visokonapetostni vakuumski odklopnik bremena z ozemljitvenim stikalom podjetja Sangao je primeren za trifazno AC50Hz obročno omrežje ali terminalsko napajanje in industrijsko električno opremo, uporablja se predvsem za nadzor obremenitve in zaščito pred kratkim stikom. Stikalo za izklop bremena ustvarja in prekine tok bremena, tok zaprte zanke, transformator brez obremenitve in polnilni tok kabla. Kombinacija lahko prekine kateri koli tok do nazivnega toka kratkega stika. Neposredno delujoča ločilna distanca in komora za gašenje obloka sta povezani z ročno in električno funkcijo. Njegov edinstven pogonski mehanizem omogoča, da komora za gašenje obloka prenese visoko napetost samo v trenutku zapiranja in izdelave, kar omogoča majhno prostornino in majhno težo.

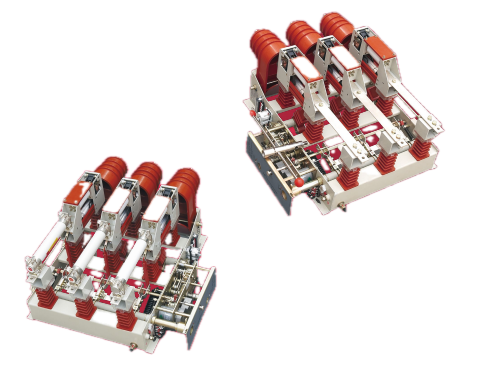

Indoor AC High Voltage Vacuum Load Breaker with Earthing Switch

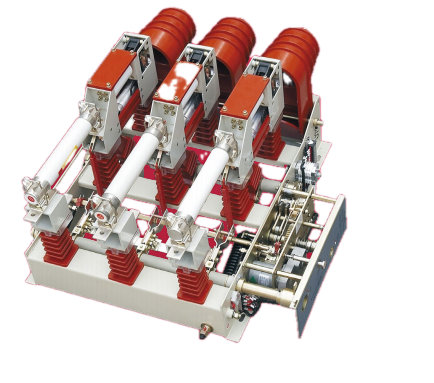

Kaj je vakuumsko varovalo?

Ta notranja AC visokonapetostna vakuumska varovalka bremena z ozemljitvenim stikalom je trifazna AC 50Hz notranja stikalna naprava za obročno omrežje, napajanje terminalov in uporabo industrijske opreme. Enota uporablja vakuumski prekinjevalec za gašenje obloka in vzmetni pogon (ročni ali električni). Izbirno ozemljitveno stikalo z mehansko zaporo in ozemljitveno zaporo zagotavlja vidno izolacijo za vzdrževanje. Ko je opremljen z varovalkami, sklop prekine tokove kratkega stika z aktiviranjem udarne igle. Nazivna napetost 12 kV, nazivni tok 630 A, kratkotrajni tok 20 kA.

Funkcije izdelka

Preklop obremenitvenega toka

Notranji AC visokonapetostni vakuumski odklopnik bremena z ozemljitvenim stikalom povzroči in prekine bremenske tokove do 630 A v normalnih delovnih pogojih, ki pokrivajo tipične napajalne in transformatorske obremenitve.

Tokovno preklapljanje v zaprti zanki

Preklopi tokove zaprte zanke v konfiguracijah obročnega omrežja, kar omogoča prenos obremenitve med napajalniki brez prekinitve dobave odjemalcem na nižji stopnji.

Tokovno preklapljanje transformatorja v prostem teku

Naše zunanje visokonapetostno odklopno vakuumsko prekinitveno bremensko stikalo ustvarja in prekine tokove prostega teka transformatorjev do zmogljivosti 1600 kVA, kar ustreza stopnjam magnetizirajočega udarca in ravni vzbujalnega toka v stanju dinamičnega ravnovesja distribucijskih transformatorjev.

Preklop polnilnega toka kabla

Vzpostavlja in prekinja polnilne tokove kablov za podzemne ali nadzemne odseke kablov, kar omogoča vklop in izklop napajalnikov kablov.

Zaščita pred kratkim stikom (z varovalkami)

Ko je konfiguriran z varovalkami za omejevanje toka, mehanizem z zatičem varovalke sproži sprožilno palico stikala in odpre vse tri faze ob zaznavi napake. Sklop lahko prekine kateri koli tok do nazivne vrednosti kratkega stika, s čimer zagotovi sekundarno zaščitno plast, kjer so zgornji odklopniki ali releji primarne naprave za odpravljanje napak.

Vzdrževalna izolacija

Integrirano ozemljitveno stikalo, ko je zaprto, zagotavlja vidno ozemljitveno povezavo na strani bremena. Ozemljitveni pokrov fizično blokira dostop do delov pod napetostjo, kar vzdrževalnemu osebju omogoča preverjanje izolacije in varno delo na nadaljnji opremi.

Stikalo za izklop obremenitve v primerjavi z vakuumskim odklopnikom

Funkcija	Stikalo za izklop bremena (ta enota)	Vakuumski odklopnik (VCB)
Preklop toka normalne obremenitve	ja	ja
Prekinitev toka napake v kratkem stiku	Ne (samo s kombinacijo varovalk)	Da (do njegove prekinitvene zmogljivosti)
Integrirano ozemljitveno stikalo	Standardna možnost	Ni značilno; potrebno je ločeno ozemljitveno stikalo
Tipična uporaba	Napajalnik, glavni obroč, vhod transformatorja, kjer je zaščita pred napako navzgor	Glavna zaščitna naprava za napajalnike in transformatorje
Stroški	Nižje	višje

Tehnični parametri

Parameter	Vrednost	Tolmačenje
Nazivna napetost	12 kV	Združljivo s standardnimi distribucijskimi omrežji 10–12 kV po vsem svetu.
Nazivni tok	630 A	Podpira tipične obremenitve napajalnika in transformatorja do 10 MVA pri 10 kV.
Kratkotrajni tok	20 kA (za 4 s)	Sposoben prenašati okvarjeni tok, dokler zaščita navzgor ne odpravi napake.
Ozemljitveno stikalo	Izbirno (označeno z D)	Zagotavlja integrirano ozemljitev z zmogljivostjo izklopa.
Mehanizem delovanja	Vzmetni mehanizem (označen /T)	Podpira ročno in električno delovanje; na terenu preizkušena zanesljivost.

Strukturno načrtovanje

Neposredno delujoča izolacijska razdalja in povezava komore za gašenje obloka
Izolacijska reža in vakuumski prekinjevalec sta mehansko povezana, da delujeta v enem gibu. To zagotavlja, da vidni prelom vedno spremlja popolnoma odprt prekinjevalnik.

Pogonski mehanizem

Prekinjevalec je pod napetostjo samo v trenutku zapiranja in odpiranja, kar zmanjša električni pritisk na vakuumsko komoro. To omogoča bolj kompaktno velikost prekinjevalnika in podaljšuje življenjsko dobo kontakta.

Ozemljitveni zaklop

Med fiksnimi in gibljivimi kontaktnimi cevmi je nameščen kovinski pokrov, ki je povezan z ozemljitvenim stikalom. Ko je ozemljitveno stikalo zaprto, zaklop fizično izolira dele pod napetostjo, kar zagotavlja vidno in preverljivo ozemljitveno povezavo za vzdrževanje.

Mehanska zapora

Preprečuje zapiranje ozemljitvenega stikala, razen če so glavni kontakti odprti, in preprečuje odpiranje glavnih kontaktov, ko je ozemljitveno stikalo zaprto.

Polja uporabe

Notranji AC visokonapetostni vakuumski odklopnik z ozemljitvenim stikalom ima odlične združljivosti:

1. Mestne glavne enote (RMU) za sekcijsko razdelitev in preklapljanje bremena.

2. Transformatorske vhodne plošče in napajalne omarice v industrijski distribuciji.

3. Končne napajalne točke v radialnih omrežjih.

4. Podeželska distribucijska omrežja – enoto je mogoče uporabiti za razdelitev dolgih napajalnikov, zmanjšanje območij izpada in omogočanje regulacije napetosti s preklapljanjem kondenzatorskih baterij.

5. notranje instalacije v kovinsko zaprtih stikalnih napravah; vakuumska tehnologija odpravlja uporabo plina SF6 in s tem povezane skrbi za okolje.

Profil podjetja in proizvodne zmogljivosti

Objekt: 10‑mu (6.667 m²) lokacija v Liushi, Zhejiang, z 10.000 m² proizvodne površine.

Delovna sila: 120 zaposlenih, vključno z 20 srednjimi do višjimi tehničnimi strokovnjaki. Registrirani kapital 81,68 milijona RMB, bilančna vsota približno 200 milijonov RMB.

Certifikati: ISO 9001:2008 (kakovost), ISO 14001 (okolje), ISO 45001 (varnost in zdravje pri delu).

Nadzor procesa: ERP sistem za nabavo materiala, proizvodnjo in sledljivost. Rutinsko testiranje vključuje preverjanje dielektrične odpornosti, mehanskega delovanja in kontaktnega upora na vsaki enoti.

Tehnična partnerstva: Sodelovanje z Xi'an Senyuan, Pekinškim električnim raziskovalnim inštitutom in Xi'anskim visokonapetostnim raziskovalnim inštitutom za tipsko testiranje in skladnost s standardi.

pogosta vprašanja

V1: Ali lahko ta notranja AC visokonapetostna vakuumska varovalka z ozemljitvenim stikalom nadomesti vakuumsko stikalo?
Ne. Zasnovan je samo za preklapljanje bremena. Za zaščito pred kratkim stikom mora biti seznanjen z varovalkami ali pa se zanašati na predhodne odklopnike.

V2: Kakšno vzdrževanje je potrebno za vakuumski prekinjevalec?
Vakuumski prekinjevalec je zatesnjen in ne zahteva vzdrževanja. Rutinski pregledi vključujejo preverjanje mehanskega delovanja, mazanja in zaklepanja.

V3: Ali je ozemljitveno stikalo standardno ali neobvezno?
Ozemljitveno stikalo je neobvezno (označeno z D). Če je določeno, je mehansko povezan z glavnimi kontakti za varno vzdrževanje.

V4: Kakšen je tipičen dobavni rok in možnost prilagajanja?
Standardne enote z vzmetnim mehanizmom in ozemljitvenim stikalom so poslane v 4–6 tednih. Prilagoditve (pomožni kontakti, montaža, spremembe mehanizma) so na voljo na zahtevo.

Tehnični parametri

Spodaj lahko preverite dve različici podatkov parametrov za naše stikalo za vakuumsko obremenitev tipa ročnega vozička s kombinacijo stikala za odklop:

Notranji AC visokonapetostni vakuumski odklopnik bremena z ozemljitvenim stikalom podjetja Sangao je primeren za trifazno AC50Hz obročno omrežje ali terminalsko napajanje in industrijsko električno opremo, uporablja se predvsem za nadzor obremenitve in zaščito pred kratkim stikom. Stikalo za izklop bremena ustvarja in prekine tok bremena, tok zaprte zanke, transformator brez obremenitve in polnilni tok kabla. Kombinacija lahko prekine kateri koli tok do nazivnega toka kratkega stika. Neposredno delujoča ločilna distanca in komora za gašenje obloka sta povezani z ročno in električno funkcijo. Njegov edinstven pogonski mehanizem omogoča, da komora za gašenje obloka prenese visoko napetost samo v trenutku zapiranja in izdelave, kar omogoča majhno prostornino in majhno težo.

št.	Postavka	Enota	SG25-12D/T630-20	SG25-12DR/T125-31.5
1	Nazivna napetost	KV	12	12
2	Nazivna frekvenca	HZ	50	50
3	Nazivni tok	A	630	125
4	1 min vzdržljive napetosti moči Prenosna napetost impulza strele	KV	Razdalja odpiranja komore za gašenje obloka: 30, medfazna 42; čez ločilno razdaljo 48 Od faze do faze 75; čez ločilno razdaljo 85	Razdalja odpiranja komore za gašenje obloka: 30, medfazna 42; čez ločilno razdaljo 48 Od faze do faze 75; čez ločilno razdaljo 85
5	Nazivni dinamični tok (vrh)	KA	50	-
6	Tok toplotne stabilnosti 4S	KA	20	-
7	Nazivni izklopni tok aktivne obremenitve	A	630	125
8	Nazivni prekinitveni tok v zaprti zanki	A	630	125
9	Nazivni izklopni tok polnilnega kabla	A	10	10
10	Prekinitvena zmogljivost transformatorja brez obremenitve	KVA	1250	1250
11	Nazivni izklopni tok kratkega stika	KA	-	31.5
12	Nazivni prenosni tok, nazivni prevzemni tok	A	-	2000
13	Model varovalke	-	SDLAJ-12	SFLAJ-12
14	Izhodna energija udarca	J	-	2-5 (srednje)
15	Nazivni sprožilni tok kratkega stika	KA	50	50
16	Nazivni dinamični tok ozemljitvenega stikala	KA	50	50
17	2S tok toplotne stabilnosti ozemljitvenega stikala	KA	20	20
18	Nazivna napetost pomožnega tokokroga	V	AC/CD220;110	AC/CD220;110
19	Mehanska življenjska doba	-	10000	10000

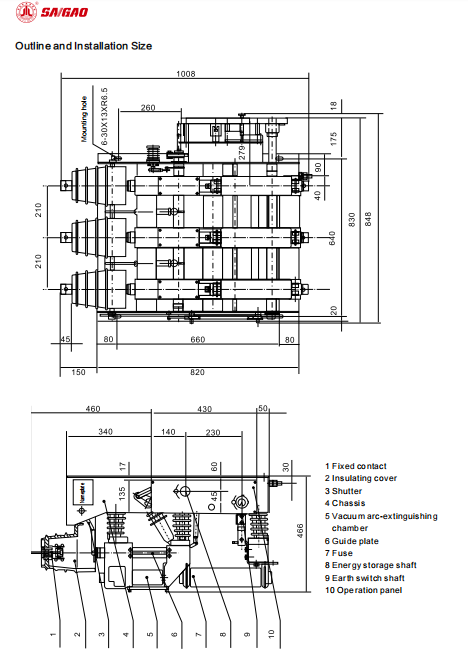

Oris in velikost namestitve ter razčlenitev komponent

št.	Komponenta
1	Fiksni kontakt
2	Izolacijski pokrov
3	Zaklop
4	Šasija
5	Vakuumska komora za gašenje obloka
6	Vodilna plošča
7	Varovalka
8	Jašek za shranjevanje energije
9	Gred ozemljitvenega stikala
10	Operacijska plošča
