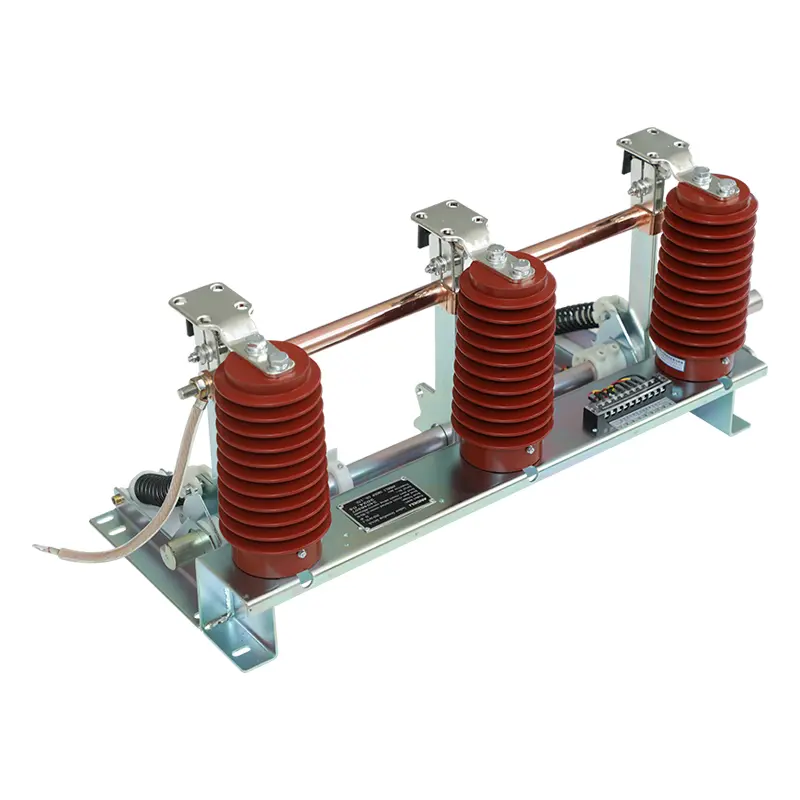

Notranje AC ozemljitveno stikalo z ozemljitvenim nožem visoke hitrosti

Notranje ozemljitveno stikalo AC s hitrim ozemljitvenim nožem podjetja SanGao zagotavlja specializirano srednjenapetostno ozemljitveno opremo, namenjeno nadzoru tveganja med vzdrževanjem električne opreme v zaprtih prostorih. Pokriva delovne pogoje 3 kV do 12 kV trifaznega izmeničnega toka 50/60 Hz, njegova zasnova hitrega zemeljskega noža skrajša čas ozemljitve in minimizira varnostne grožnje za vzdrževalno ekipo.

Hiter odziv na ozemljitev za varnejše vzdrževanje srednje napetosti

Med vzdrževanjem visokonapetostne opreme hitrost ozemljitve in mehanska zanesljivost neposredno vplivata na varnost operaterja. Ko je tokokrog izoliran, ozemljitveno stikalo zagotavlja nadzorovano ozemljitveno pot, da prepreči nepričakovane nevarnosti napetosti.

Zasnova ozemljitvenega noža za visoke hitrosti omogoča hitro dokončanje operacije ozemljitve z usklajenim gibanjem pogonske gredi, gonilke, vzmetnega mehanizma in sklopa ozemljitvenega noža.

Notranje AC ozemljitveno stikalo z ozemljitvenim nožem visoke hitrosti se uporablja predvsem za:

• Med vzdrževanjem ozemljite visokonapetostno električno opremo

• Zaščitite tehnike pred nenamernim pojavom napetosti

• Omejite tveganja zaradi inducirane napetosti in statične elektrike

• Zagotovite tokove ozemljitvenega toka v električnih sistemih

Za razliko od preprostih ozemljitvenih povezav namensko ozemljitveno stikalo zagotavlja nadzorovano mehansko delovanje in definiran položaj ozemljitve znotraj stikalnih sistemov.

Kako deluje struktura visokohitrostnega zemeljskega noža?

Učinkovitost delovanja ozemljitvenega stikala za izmenični tok v zaprtih prostorih s hitrim ozemljitvenim nožem je močno odvisna od interakcije med mehanskimi komponentami.

Glavna struktura vključuje:

• Nosilec

• Sklop ozemljitvenega noža

• Statični stik

• Senzor

• Vrtljiva gred

• Vrtljiva roka

• Tlačna vzmet

• Prevodni tulec

• Fleksibilna povezava

Ko pogonski mehanizem zapre ozemljitveno stikalo, pogonski navor poganja glavno gred in vrtljivo roko proti položaju zapiranja. Po prehodu mrtve točke tlačne vzmeti se sprosti shranjena energija vzmeti, kar omogoči, da se sklop ozemljitvenega noža hitro premakne v zaprt položaj.

Ozemljitveni nož ohranja trden stik s statičnim kontaktom prek strukture diskaste vzmeti, kar pomaga doseči stabilno električno povezavo.

Ta mehanska zasnova pomaga izboljšati:

• Konsistentnost hitrosti zapiranja

• Stabilnost kontaktnega tlaka

• Dolgoročna zanesljivost delovanja

Tehnične specifikacije

Oprema je zasnovana za srednjenapetostne aplikacije v zaprtih prostorih, kjer je potrebno varno ozemljitev.

Scenariji uporabe, kjer je pomembna hitra ozemljitev

Notranji prostori za vzdrževanje stikalnih naprav

V razdelilnih prostorih vzdrževalno osebje potrebuje zanesljivo metodo za potrditev ozemljitve opreme pred pregledom. Ozemljitveno stikalo zagotavlja namensko ozemljitveno točko po zaključku postopkov izolacije.

Industrijski energetski sistemi

Tovarne, ki uporabljajo srednjenapetostno opremo, lahko zahtevajo redno vzdrževanje transformatorjev, napajalnikov in stikalnih naprav. Stabilen ozemljitveni mehanizem pomaga zmanjšati tveganja med načrtovanimi zaustavitvami.

Podpostaje

Podpostaje vsebujejo več visokonapetostnih tokokrogov, kjer lahko naključna napetost, inducirani tok ali elektromagnetni učinki povzročijo nevarnost. Oprema za ozemljitev pomaga vzpostaviti varnejše vzdrževalno okolje.

Okolja vzporednih daljnovodov

Ko je en nadzemni vod brez napetosti, medtem ko bližnji vodi ostanejo pod napetostjo, lahko elektrostatična in elektromagnetna indukcija ustvarita inducirano napetost. Ozemljitvena stikala pomagajo odpraviti te učinke in zaščititi vzdrževalne delavce.

Nadzor kakovosti, osredotočen na varnost ozemljitve

Ozemljitvena stikala so varnostne komponente v elektroenergetskih sistemih, zato se mora pregled proizvodnje osredotočiti na mehansko delovanje in kakovost električne povezave.

SanGao velja:

• Sistem vodenja kakovosti ISO9001:2008

• Sistem ravnanja z okoljem ISO14001

• Sistem vodenja varnosti in zdravja pri delu OHSMS 18001

Za ozemljitveno stikalo za izmenični tok v zaprtih prostorih z ozemljitvenim nožem visoke hitrosti kontrola kakovosti vključuje:

• Preverjanje natančnosti gibanja ozemljitvenega noža

• Pregledovanje prevodnih priključnih točk

• Preverjanje doslednosti mehanskega delovanja

• Potrditev stanja končnega izdelka pred pošiljanjem

Ti inšpekcijski koraki pomagajo zmanjšati težave pri prilagajanju namestitve, potem ko oprema prispe na lokacijo projekta.

pogosta vprašanja

1. Kaj je glavni namen te opreme za ozemljitev?

Zagotavlja ozemljitveno pot za visokonapetostno električno opremo med vzdrževanjem in pomaga zaščititi tehnike pred nenamernimi nevarnostmi napetosti.

2. Zakaj je zasnova zemeljskega noža za visoke hitrosti pomembna?

Mehanizem hitrega delovanja pomaga ozemljitvenemu rezilu hitro doseči zaprt položaj in ohraniti zanesljiv stik s statičnim kontaktom.

3. Kateri sistemi napajanja so primerni za to opremo?

Primeren je za notranje 3-12kV trifazne AC 50(60)Hz napajalne sisteme.

4. Ali ga je mogoče namestiti z obstoječimi stikalnimi omaricami?

ja Notranje ozemljitveno stikalo za izmenični tok z ozemljitvenim nožem visoke hitrosti je zasnovano tako, da deluje skupaj z različnimi visokonapetostnimi stikalnimi omaricami, vendar je treba združljivost namestitve potrditi glede na specifično zasnovo omare.
