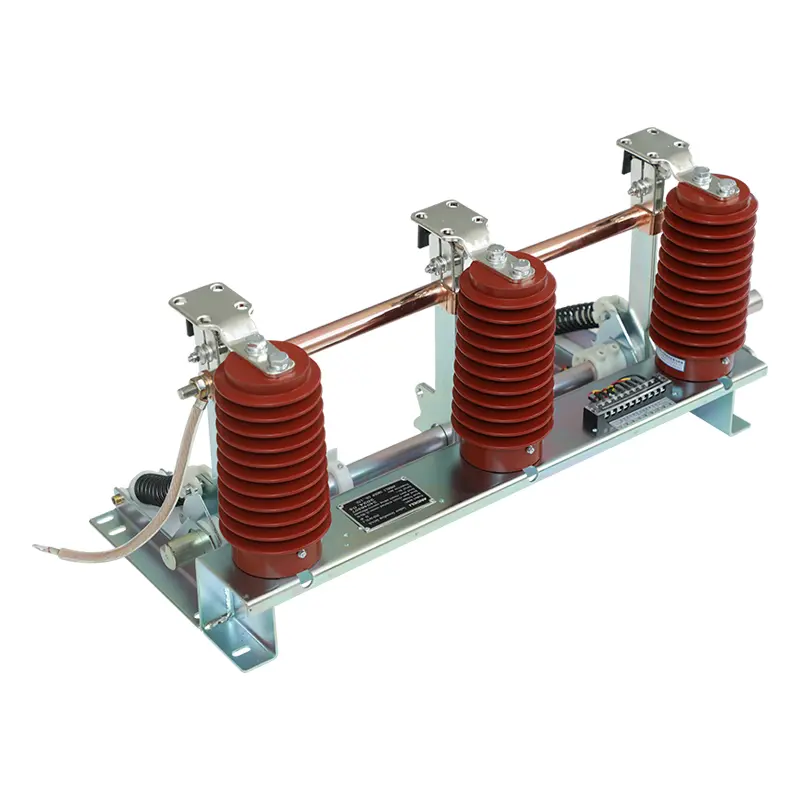

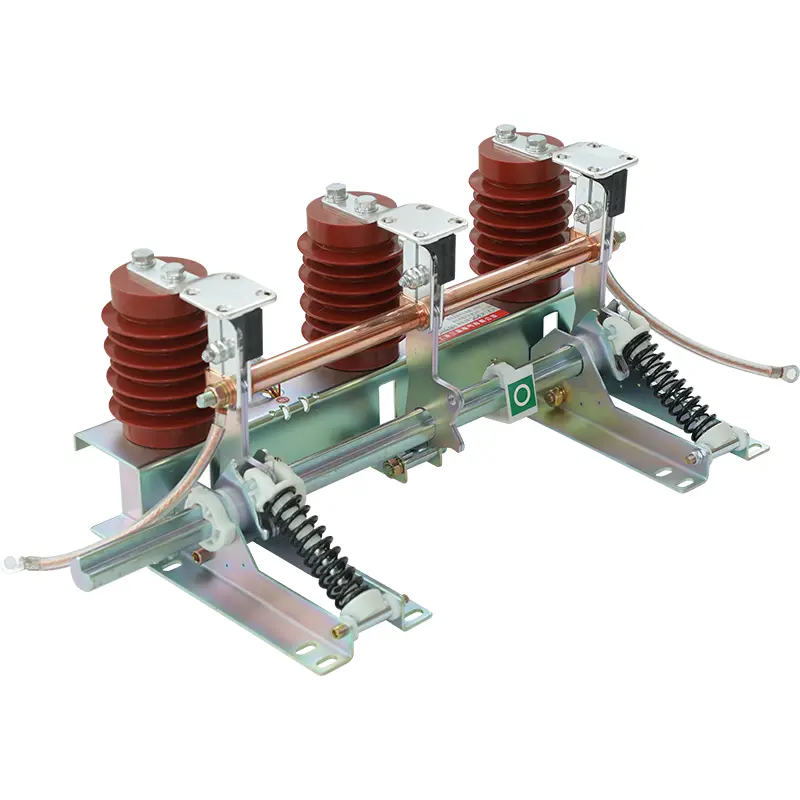

AC trifazno notranje stikalo za ozemljitev visoke hitrosti

Za tovarne stikalnih naprav, ki si prizadevajo za odzivno ozemljitveno zaščito, je AC trifazno notranje visokohitrostno ozemljitveno stikalo SanGao idealna komponenta za ujemanje. Izključno zasnovan za visokonapetostne scenarije v zaprtih prostorih, izvede zanesljivo ozemljitev po odklopu tokokroga in zmanjša skrite nevarnosti, ki jih povzročajo ostanki električne energije, induktivna napetost in okvare kratkega stika.

Hitra ozemljitvena zaščita za srednjenapetostne sisteme

Pri visokonapetostnih vzdrževalnih delih je pomemben dejavnik čas, potreben za vzpostavitev varnega stanja ozemljitve. Zakasnjeno ali nestabilno ozemljitev lahko poveča tveganje za tehnike in električno opremo.

Mehanizem za zapiranje visoke hitrosti omogoča, da se ozemljitveni nož hitro premakne v zaprt položaj, kar ustvari zanesljivo povezavo med električnim tokokrogom in ozemljitvenim sistemom.

AC trifazno notranje stikalo za ozemljitev visoke hitrosti se uporablja predvsem za:

• Ozemljite izolirano električno opremo med vzdrževanjem

• Po odklopu sprostite preostali električni naboj

• Zagotovite možnost ozemljitve kratkega stika

• Izboljšajte zaščito operaterja znotraj stikalnih sistemov

V primerjavi z običajnimi ročnimi ozemljitvenimi strukturami se zasnova s ​​hitrim delovanjem osredotoča na hiter mehanski odziv in stabilen kontaktni tlak.

Kako deluje hitri zapiralni mehanizem?

Mehanizem delovanja določa, ali lahko trifazno notranjo ozemljitveno stikalo za visoke hitrosti izmeničnega toka natančno in dosledno izvede zapiranje.

Glavni operativni proces vključuje:

1. Pogonski mehanizem prejme ukaz za zapiranje.

2. Glavna gred se vrti in prenaša mehansko silo.

3. Ozemljitveni nož se premakne proti fiksnemu kontaktu.

4. Vzmetni mehanizem sprosti shranjeno energijo, da pospeši zapiranje.

5. Prevodni deli vzpostavijo ozemljitveno povezavo.

Struktura za hitro zapiranje pomaga ozemljitvenemu rezilu premagati mehanski upor in hitro doseči želeni položaj.

Glavne komponente vključujejo:

• Nosilni okvir

• Sklop ozemljitvenega noža

• Statični stik

• Vrtljiva gred

• Upravljalna roka

• Tlačna vzmet

• Prevodne priključne komponente

Usklajena zasnova teh delov zagotavlja stabilno mehansko gibanje med ponavljajočim se delovanjem.

Funkcija električne zaščite med vzdrževanjem

Tudi potem, ko odklopnik ali izolator prekine napajanje, lahko električna energija ostane v sistemu zaradi kapacitivnosti, indukcije ali bližnjih tokokrogov pod napetostjo.

Trifazno notranje stikalo za ozemljitev visoke hitrosti AC pomaga:

• Izpraznite preostalo električno energijo

• Zmanjšajte nevarnosti inducirane napetosti

• Zagotovite ozemljitveno pot z nizko impedanco

• Izboljšajte varnostne postopke vzdrževanja

V transformatorskih postajah z vzporednimi tokokrogi lahko elektromagnetna in elektrostatična indukcija povzroči neželeno napetost na odklopljeni opremi. Pravilno nameščen ozemljitveni sistem pomaga nadzorovati ta tveganja.

Tehnične specifikacije

Zakaj izbrati SanGao za visokonapetostno ozemljitveno opremo?

Kupci, ki izbirajo ozemljitvena stikala, se običajno osredotočajo na tri praktične točke:

Stabilno mehansko delovanje

Mehanizem za hitro zapiranje je zasnovan za ponavljajoče se preklopne operacije in dosledno delovanje ozemljitve.

Združljivost s stikalnimi sistemi

SanGao razvija visokonapetostne komponente na podlagi dejanskih zahtev uporabe stikalnih naprav.

Popolna proizvodna zmogljivost

Od načrtovanja in proizvodnje do testiranja SanGao interno upravlja ključne proizvodne procese in tako podpira boljšo doslednost izdelkov.

Proizvodni program podjetja vključuje ozemljitvena stikala, ločilnike, bremenska stikala, vakuumske odklopnike in drugo visokonapetostno električno opremo.

pogosta vprašanja

1. Kaj je glavni namen te opreme?

Uporablja se za ozemljitev visokonapetostne električne opreme po izolaciji in zagotavlja zaščito med vzdrževalnimi deli.

2. Zakaj je mehanizem za hitro zapiranje pomemben?

Hitro zapiranje pomaga rezilu za ozemljitev hitro vzpostaviti stik in izboljša zaščito med nenormalnimi električnimi pogoji.

3. Ali lahko deluje z odklopniki in ločilnimi stikali?

ja AC trifazno notranje stikalo za ozemljitev visoke hitrosti se običajno uporablja skupaj z visokonapetostnimi komponentami stikalne naprave za ustvarjanje varnega zaporedja izolacije in ozemljitve.

4. Kateri sistemi so primerni za to stikalo?

Zasnovan je za trifazne visokonapetostne sisteme AC v zaprtih prostorih, zlasti za srednjenapetostne stikalne naprave.
