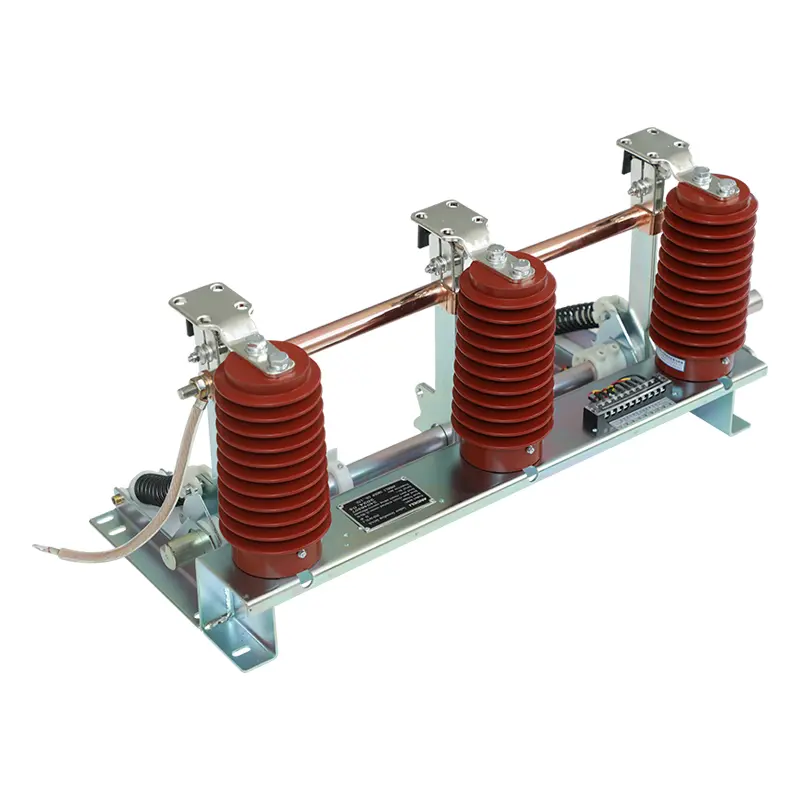

Visokonapetostna stikalna naprava z vgrajenim stikalom za ozemljitev

SanGao visokonapetostno stikalno stikalo z vgrajenim ozemljitvenim stikalom je na voljo pri proizvajalcih stikalnih naprav, transformatorskih postajah in industrijskih distribucijskih projektih, ki si prizadevajo za kompaktno velikost in ustrezno zaščito pred ozemljitvijo. Ta strukturna zasnova vse-v-enem, optimizirana za brezhibno sestavljanje z ohišji visokonapetostnih omaric, omogoča popolno izolacijo tokokroga, odpravlja tveganja preostalega napetostnega udara in povečuje splošno stabilnost vseh delovnih tokov vzdrževanja na mestu.

Integrirana zasnova ozemljitve za kompaktne stikalne sisteme

Sodobni sistemi stikalnih naprav ne zahtevajo samo električne zmogljivosti, temveč tudi učinkovito uporabo notranjega prostora. Namestitev ločene ozemljitvene opreme lahko poveča zapletenost omare in zahteva dodatno ureditev namestitve.

Vgrajena zasnova integrira ozemljitveno funkcijo neposredno v strukturo stikalne naprave, kar omogoča, da omarica doseže varnejše delovanje brez zavzemanja nepotrebnega zunanjega prostora.

Glavni nameni vključujejo:

• Zagotavljanje ozemljitvene poti po električni izolaciji

• Zaščita vzdrževalca pred nenamerno napetostjo

• Podpora varnemu pregledu komponent stikalnih naprav

• Izboljšanje koordinacije med opremo za ozemljitev in strukturo omarice

Za proizvajalce stikalnih naprav visokonapetostno stikalno stikalo z vgrajenim ozemljitvenim stikalom poenostavlja zasnovo omarice in izboljšuje splošno koordinacijo opreme.

Kako vgrajena ozemljitvena struktura izboljša varnost omare?

Visokonapetostne stikalne omare vsebujejo več električnih komponent, vključno z zbiralkami, odklopniki in kabelskimi povezavami. Med vzdrževanjem imajo lahko celo izolirane komponente inducirano napetost ali preostalo električno energijo.

Ozemljitveno stikalo pomaga ustvariti ozemljitveno povezavo z nizko impedanco za izboljšanje varnostnih pogojev.

Tipičen postopek delovanja:

1. Vezje je odklopljeno od napajanja.

2. Pogoj izolacije je potrjen.

3. Ozemljitveno stikalo je zaprto.

4. Vzdrževalna dela se začnejo po potrditvi ozemljitve.

Integrirana struktura visokonapetostnega stikala z vgrajenim ozemljitvenim stikalom pomaga zagotoviti, da je položaj ozemljitve bližje zaščitenemu vezju, kar izboljša koordinacijo sistema.

Strukturna zasnova, osredotočena na integracijo stikalnih naprav

Delovanje vgrajenega ozemljitvenega stikala je odvisno od kakovosti električne povezave in mehanskega ujemanja z ohišjem.

Glavne komponente vključujejo:

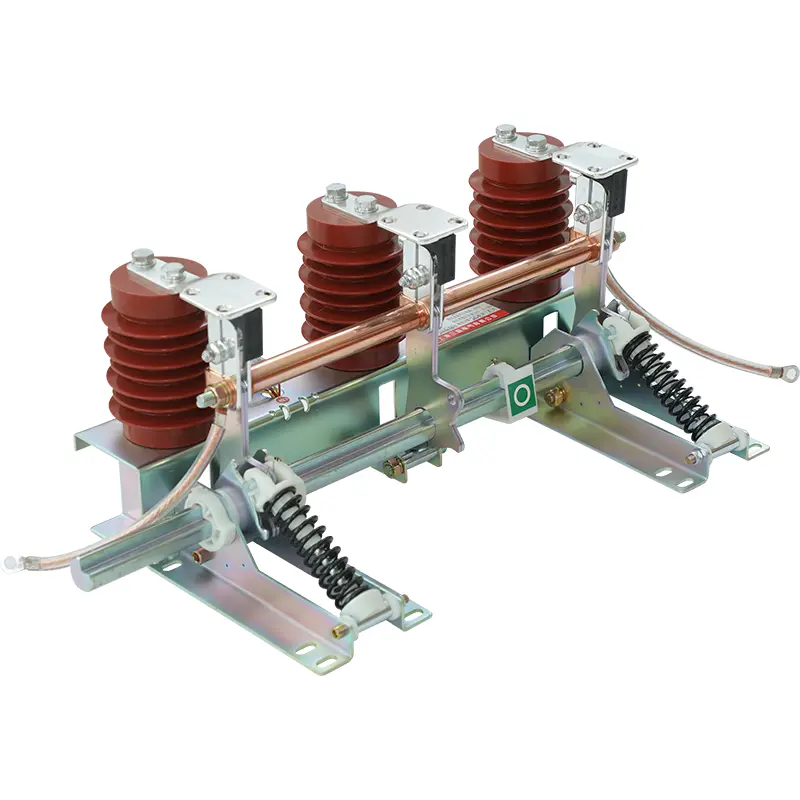

• Sklop ozemljitvenega noža

• Statični stik

• Vrtljiva gred

Med zapiranjem pogonski mehanizem poganja vrtljivo gred in ozemljitveni nož proti kontaktnemu položaju. Vzmetni mehanizem pomaga zagotoviti stabilen kontaktni pritisk, potem ko ozemljitveni nož doseže položaj zapiranja.

To visokonapetostno stikalno stikalo z vgrajenim ozemljitvenim stikalom podpira:

Zanesljiva kontaktna povezava

Ozemljitveni nož ohranja trden stik s statičnim kontaktom za vzpostavitev stabilne ozemljitvene poti.

Mehanska natančnost položaja

Natančno gibanje pomaga zagotoviti pravilne odprte in zaprte položaje znotraj stikalne naprave.

Dolgotrajna stabilnost delovanja

Optimizirana mehanska struktura zmanjšuje tveganje za težave pri delovanju zaradi ponavljajočih se preklopov.

Področja uporabe za integrirano zaščito pred ozemljitvijo

Notranje visokonapetostne stikalne omare

Proizvajalci stikalnih naprav uporabljajo vgrajeno stikalo za ozemljitev visokonapetostnih stikalnih naprav za dokončanje funkcij omar, hkrati pa ohranjajo kompaktne notranje postavitve.

Industrijske razdelilne postaje

Tovarne s srednjenapetostnimi energetskimi sistemi potrebujejo varne vzdrževalne postopke za transformatorje, napajalnike in električno opremo. Vgrajena ozemljitev pomaga operaterjem pripraviti varnejše delovne pogoje.

Postaje in elektrodistribucijski objekti

Podpostaje zahtevajo zanesljivo ozemljitev za vzdrževalne dejavnosti, ki vključujejo odklopnike, zbiralke in predelke za kable.

Električni infrastrukturni projekti

Veliki komercialni objekti, transportni sistemi in energetski projekti pogosto zahtevajo rešitve kompaktnih stikalnih naprav, kjer je pomembna učinkovitost notranjega prostora.

pogosta vprašanja

1. Zakaj namestiti ozemljitveno stikalo znotraj stikalne naprave?

Vgrajena zasnova omogoča integracijo ozemljitvene zaščite v strukturo omare, s čimer prihranite prostor za namestitev in izboljšate koordinacijo sistema.

2. Kakšno zaščito zagotavlja funkcija ozemljitve?

Vgrajeno stikalo za ozemljitev visokonapetostne stikalne naprave pomaga vzpostaviti varno ozemljitveno pot med vzdrževanjem in zmanjša tveganja, ki jih povzročijo nenamerna napetost, indukcijski tok ali statična elektrika.

3. Ali se lahko ta oprema uporablja z različnimi izvedbami stikalnih naprav?

ja Združljivost namestitve je treba potrditi v skladu s posebno strukturo omare in projektnimi zahtevami.

4. Kaj je treba preveriti med vzdrževanjem?

Operaterji morajo med načrtovanim vzdrževanjem pregledati mehansko gibanje, stanje ozemljitvenega kontakta in zanesljivost povezave.
