Visokonapetostno ozemljitveno stikalo

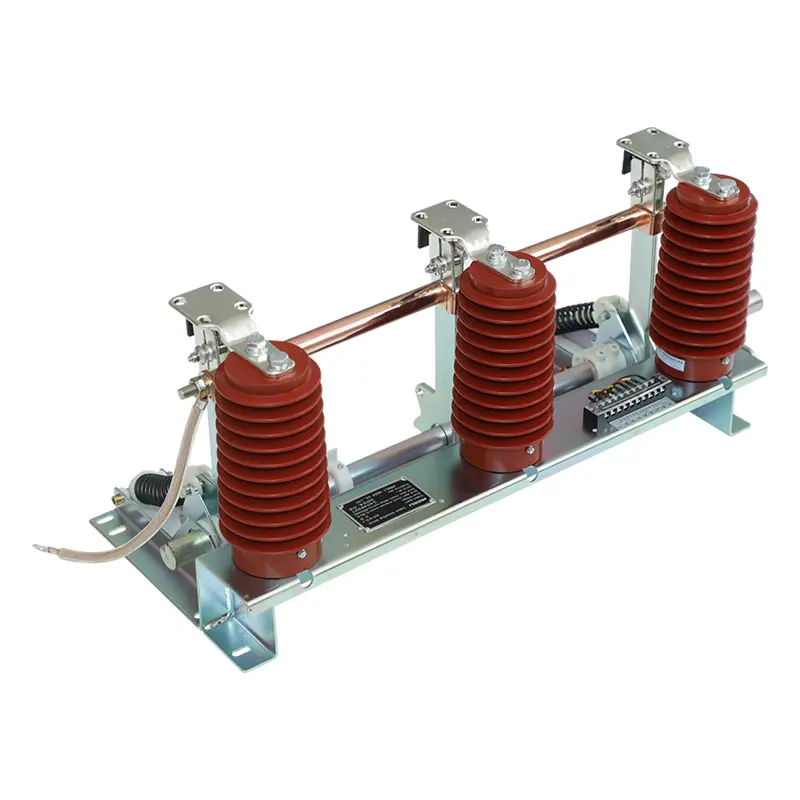

Vzdržljivo visokonapetostno ozemljitveno stikalo SanGao je primerno za notranji trifazni napajalni sistem 3–12 kV AC 50 (60) Hz in se uporablja v povezavi z različnimi visokonapetostnimi stikalnimi omaricami. Lahko se uporablja tudi za ozemljitev vzdrževanja visokonapetostne električne opreme. Njegova glavna struktura je ozemljitveno stikalo, ki je sestavljeno iz nosilca, sklopa ozemljitvenega noža, statičnega kontakta, senzorja, vrtljive gredi, vrtljive roke, tlačne vzmeti, prevodnega tulca in gibke povezave.

Ko pogonski mehanizem zapre ozemljitveno stikalo, akcijski navor povzroči, da glavna gred premaga uporni navor, kar poganja gonilko, da se vrti v smeri zapiranja, tako da pogonska palica na ozemljitvenem nožu preide skozi mrtvo točko tlačne vzmeti, tlačna vzmet pa sprosti energijo, tako da se ozemljitveno stikalo hitro zapre v zapiralnem položaju. Ozemljitveni nož na sklopu ozemljitvenega noža je trdno in zanesljivo v stiku s prirobničnim delom (noževim robom) statičnega kontakta preko diskaste vzmeti.

Ko se uporabi navor, glavna gred premaga glavni navor in silo vzmeti, da požene roko, da se vrti v smeri odpiranja, in tlačna vzmet ozemljitvenega noža preide.

Kakšen je namen ozemljitvenega stikala?

Visokonapetostno ozemljitveno stikalo se uporablja za zagotavljanje ozemljitvenih žic za podzemne ali trikotne sisteme.

Ozemljitveno stikalo omogoča priključitev medfaznih bremen.

Ozemljitveno stikalo v postaji je ozemljeno, da tvori ozemljitev z nizko impedanco, da sistem ostane nevtralen.

Ozemljitveno stikalo v stikalni omari zagotavlja, da je amplituda prehodne prenapetosti omejena med hudo ozemljitveno napako.

Uporablja se za ozemljitev električne opreme zaradi izpolnjevanja zaščitnih zahtev.

Kakšna je funkcija ozemljitvenega stikala?

Visokonapetostno ozemljitveno stikalo je priključeno na odklopnik, in ko je odklopnik počiščen in izvlečen, se zbiralka ob odklopniku samodejno ozemlji preko ozemljitvenega stikala. Ta postopek ščiti tehnike, vzdrževalno osebje in uporabnike pred nenamernimi napetostmi.

Uporablja se za preprečevanje statične elektrike in elektromagnetnih indukcijskih tokov. V dveh ali več nadzemnih daljnovodih na istem stolpu ali v sosednji vzporedni povezavi, ko je eden ali več vodov brez napetosti, bodo brez napetosti vodi ustvarili inducirano napetost in induciran tok zaradi elektromagnetne indukcije in elektrostatične indukcije med njimi in sosednjimi vodniki pod napetostjo. Zato so za takšne vode primerna ozemljitvena stikala.

Visokonapetostno ozemljitveno stikalo se uporablja za zapiranje toka kratkega stika. Ozemljitveno stikalo z nazivnim kratkostičnim zapiralnim tokom mora biti sposobno zapreti pri kateri koli uporabljeni napetosti (vključno z nazivno napetostjo) in katerem koli toku (vključno z nazivnim kratkostičnim zapiralnim tokom). Nazivni zapiralni tok kratkega stika ozemljitvenega stikala je enak nazivnemu temenskemu vzdržnemu toku.

Visokonapetostno ozemljitveno stikalo v podpostaji igra pomembno vlogo pri velikih ali težkih energetskih transformatorjih, ker omogoča, da ima električno omrežje stalno referenčno točko napetosti. V nasprotnem primeru se lahko napetost razlikuje od kraja do kraja. Zagotovite varnost transformatorjev in osebja, ki uporablja električno energijo.
