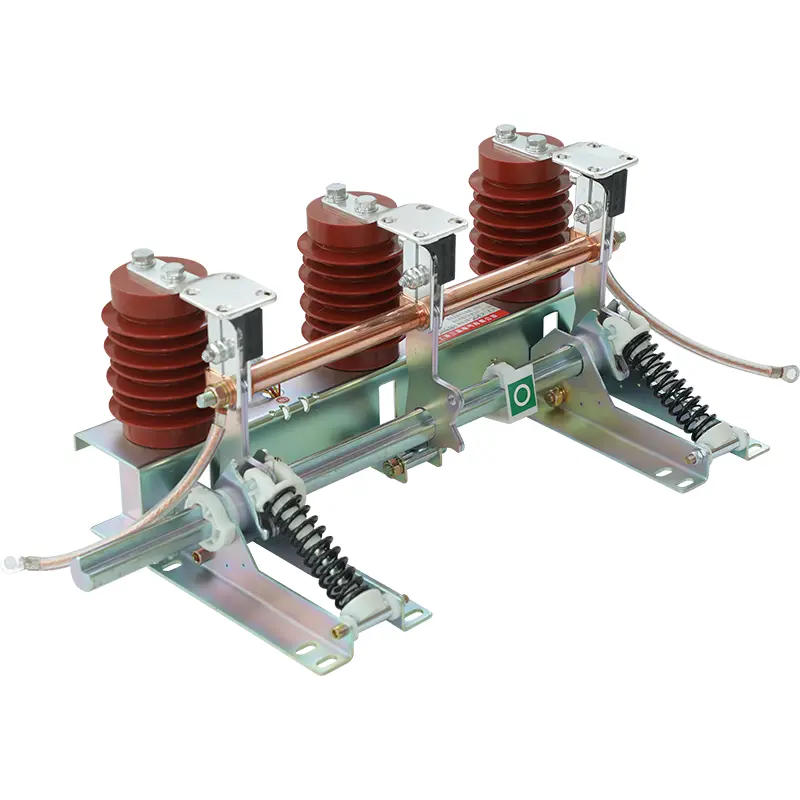

Visokonapetostno ozemljitveno stikalo z zapiralnim uporom

Upravljavci električnih omrežij in industrijski električni gradbeni projekti, ki zahtevajo natančno regulacijo ozemljitve, pogosto izberejo visokonapetostno ozemljitveno stikalo z zapiralnim uporom, ki ga dobavlja SanGao. Ta inovativna enota združuje standardno zmogljivost ozemljitve s tehnologijo za omejevanje upornega toka, znižuje električni stres, ki nastane zaradi preklopnih dejanj, in optimizira ujemanje zaščite v polnih visokonapetostnih energetskih sistemih.

Kako zapiralni upor izboljša zaščito sistema?

Ko se ozemljitveno stikalo zapre, lahko električna povezava povzroči nenadno spremembo toka, odvisno od sistemskih pogojev.

Zapiralni upor deluje tako, da nadzoruje začetni električni udar med postopkom zapiranja.

Načelo delovanja visokonapetostnega ozemljitvenega stikala z zapiralnim uporom vključuje:

1. Ozemljitveni mehanizem prejme ukaz za zapiranje.

2. Ozemljitveni kontakt začne postopek zapiranja.

3. Upor sodeluje pri nadzoru začetnega električnega odziva.

4. Ozemljitvena povezava doseže zahtevano delovno stanje.

Ta pristop pomaga:

• Zmanjšajte stres pri preklapljanju

• Omejite vpliv prehodnega toka

• Izboljšajte stabilnost električnega sistema

• Zaščitite občutljivo visokonapetostno opremo

Zasnova upora zagotavlja dodatno zaščito v primerjavi z običajnimi ozemljitvenimi strukturami.

Zasnovan za zaščito transformatorskih postaj in visokonapetostne opreme

Visokonapetostne transformatorske postaje vsebujejo zapletene električne povezave, kjer lahko preklapljanje vpliva na več delov opreme.

To visokonapetostno ozemljitveno stikalo z zapiralnim uporom podpira aplikacije, kot so:

Transformatorske postaje

Transformatorji zahtevajo nadzorovane pogoje delovanja, ker lahko nenadne električne motnje vplivajo na izolacijo in življenjsko dobo.

Visokonapetostni stikalni sistemi

Uporablja se skupaj z odklopniki in ločilnimi stikali ter pomaga dokončati varne postopke ozemljitve med vzdrževanjem.

Objekti za prenos električne energije

Prenosni sistemi lahko doživijo inducirano napetost in prehodna stanja. Nadzorovana ozemljitev pomaga izboljšati varnost delovanja.

Industrijska električna omrežja

Veliki industrijski uporabniki z visokonapetostno opremo lahko izkoristijo izboljšan nadzor ozemljitve med zaustavitvijo in postopki pregledovanja.

Mehanska struktura, zasnovana za zanesljivo ozemljitev

Čeprav zapiralni upor zagotavlja električni nadzor, ostaja mehanska zanesljivost bistvena za ozemljitveno opremo.

Glavna struktura vključuje:

• Sklop ozemljitvenega noža

• Statični stik

• Vrtljiva gred

• Upravljalna roka

• Nosilni okvir

• Tlačna vzmet

• Prevodne priključne komponente

• Sklop zapiralnih uporov

Med delovanjem mehanizem prenaša navor preko pogonske gredi in poganja ozemljitveni nož v pravilen položaj.

Zasnova visokonapetostnega ozemljitvenega stikala z zapiralnim uporom se osredotoča na:

Natančno mehansko gibanje

Delovne komponente morajo ohraniti pravilno poravnavo med ponavljajočimi se cikli odpiranja in zapiranja.

Stabilen ozemljitveni kontakt

Ozemljitveni nož potrebuje zadosten kontaktni pritisk, da vzpostavi zanesljivo električno pot.

Usklajena električna zmogljivost

Upor in ozemljitveni sistem morata delovati skupaj, da dosežeta nadzorovano delovanje.

Tehnične specifikacije

Podrobno konfiguracijo je mogoče izbrati glede na različne projektne zahteve in zasnove stikalnih naprav.

Proizvodne zmogljivosti, osredotočene na visokonapetostno zaščitno opremo

Izdelava visokonapetostnega ozemljitvenega stikala z zapiralnim uporom zahteva usklajevanje med mehanskim sklopom in električnim dizajnom.

SanGao se osredotoča na:

Proizvodnja komponent

Mehanski deli in prevodne komponente so obdelane v skladu z zahtevami zasnove, da se ohrani konsistentnost izdelka.

Montaža električne konstrukcije

Komponente upora in ozemljitveni sistem so sestavljeni s pozornostjo na zanesljivost povezave in natančnost namestitve.

Preverjanje delovanja izdelka

Končana oprema se pred odpremo preveri glede mehanskega delovanja in konstrukcijskega stanja.

SanGao Electric je profesionalni proizvajalec opreme za prenos in distribucijo visoke napetosti, ki vključuje:

• Raziskave in razvoj

• Oblikovanje izdelka

• Proizvodnja

• Testiranje

• Prodajni servis

Podjetje se nahaja v Liushiju, kitajskem središču za proizvodnjo električne opreme, z:

• Območje tovarne: 10 mu

• Površina stavbe: 10.000 kvadratnih metrov

• Zaposleni: 120

• Srednji in višji strokovni tehniki: 20

• Registrirani kapital: 81,68 milijona juanov

• Skupna sredstva: približno 200 milijonov juanov

pogosta vprašanja

1. Čemu je namenjen zapiralni upor?

Zapiralni upor pomaga nadzorovati električni udar med ozemljitvijo in zmanjša prehodne učinke v visokonapetostnih sistemih.

2. Je to visokonapetostno ozemljitveno stikalo z zapiralnim uporomuporablja samo za vzdrževalno ozemljitev?

Ne. Uporablja se predvsem za zaščito ozemljitve, podpira pa tudi sistemske varnostne zahteve v zvezi s preklopnimi operacijami in električno zaščito.

3. Katere aplikacije potrebujejo ozemljitveno stikalo z nadzorom upora?

Običajno velja za transformatorske postaje, visokonapetostne stikalne sisteme in projekte, kjer prehodni električni pogoji zahtevajo dodatno kontrolo.

4. Kako se razlikuje od standardnega ozemljitvenega stikala?

Dodani upor zagotavlja nadzorovan električni odziv med zapiranjem in nudi dodatno zaščito za posebne visokonapetostne aplikacije.
