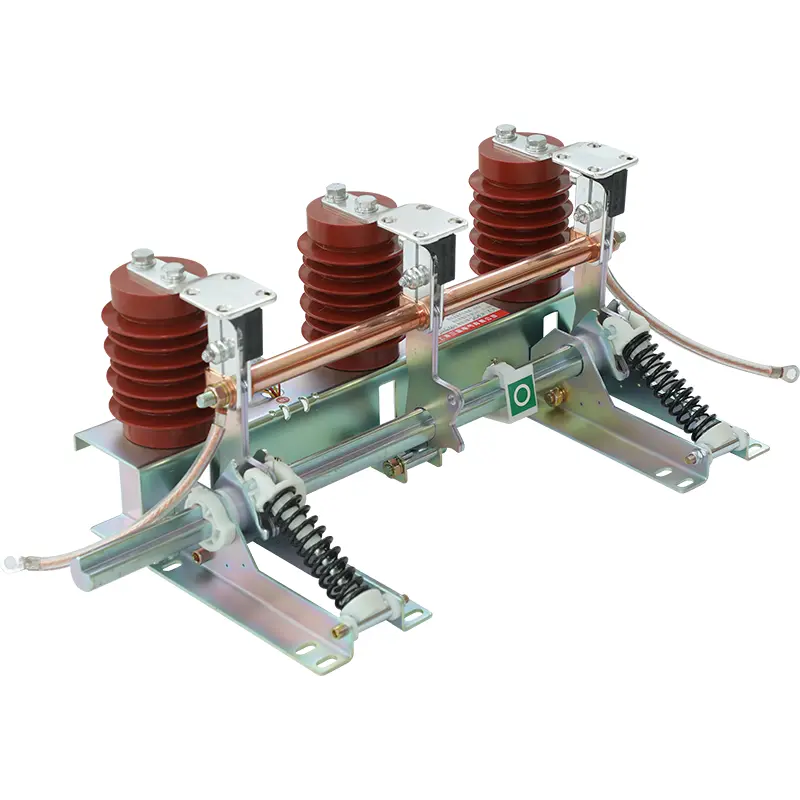

Visokonapetostno stikalo za ozemljitev

Visoko napetostno stikalo za ozemljitev, narejeno na Kitajskem. Sangaovo stikalo se uporablja za izklop toka kratkega stika in ima določeno zmogljivost zapiranja kratkega stika in dinamično toplotno stabilnost. Ker mu ni treba prebiti obremenitve toka in kratkega vezja, ni naprave za gašenje po loku. Spodnji konec stikala za ozemljitev je običajno priključen na ozemljitveno točko skozi trenutni transformator. Trenutni transformator lahko zagotovi signale za zaščito pred releji.

Obstaja veliko struktur ozemljitvenih stikal. Vključno z enim drogom, dvojnimi in tri poljskimi stikali za ozemljitev. Stikala za ozemljitve z enim polom se uporabljajo samo v sistemih za ozemljitev nevtralnih točk. Strukture z dvojnimi in tremi polmi se uporabljajo v nevtralnih točkah nezemljenih sistemov in delijo mehanizem delovanja.

Visoko napetostno ozemljeno stikalo v stikalni napravi se uporablja za ozemljitev preostalega naboja, potem ko je daljnovod izklopljen iz napajanja. Tudi če odklopnik in izolator odreže ali odpre tokokrog, bo preostali naboj še vedno ostal v vezju. Stikalo za ozemljitev se običajno uporablja za sprostitev naboja.

Visoko napetostno stikalo za ozemljitev ima hitro delujoč mehanizem zapiranja. Ko pride do nenormalnih tokov, lahko zaščitijo tehnike in delavce. Zasnovani so tako, da prenesejo kratka vezja; Lahko se tudi motorizirajo. Na primer, visokonapetostna stikala za ozemljitev in stikala za ozemljitve z visoko hitrostjo. Stikalo za ozemljitev v podstani lahko ustvari kratek stik in tako zaščiti drugo električno opremo pred poškodbami. Uporablja se skupaj z različnimi visokonapetostnimi stikalnimi napravami in se lahko uporablja tudi kot zaščitna naprava pri prenovi električne opreme visoke napetosti.

Stikalo za ozemljitev, odklopnik in izolacijsko stikalo so priključene v glavno enoto obroča (RMU). Če je treba vezje iz vzdrževanja ali drugih razlogov odklopiti ali odklopiti, je treba upoštevati pravilno delovno zaporedje teh treh naprav (ozemljitveno stikalo, odklopnik in izolacijsko stikalo). Če se ne upoštevajo pravilnih korakov, ne samo, da bosta vezje in oprema poškodovana, ampak boste tudi ogroženi. Za popolno namestitev teh komponent se lahko obrnete na Elecspare, proizvajalca stikala GIS, da zagotovite zanesljive izolacijske medije za vašo opremo.

Stikala za ozemljitev in odklopniki se pogosto kombinirajo v eno napravo. V tem primeru je prekinitev povezave opremljen z ozemljitvenim stikalom poleg glavnih stikov, ki se po odpiranju uporablja za ozemljitev enega konca odklopa. Glavni stiki in ozemljitvena stikala so običajno mehansko zaklenjena, tako da stikala za ozemljitev ni mogoče zapreti, ko je odklop zaprtega, glavnih stikov pa ni mogoče zaprti, ko je stikalo za ozemljitev zaprto.

Stikala za ozemljitev lahko razdelite na odprte in zaprte vrste. Prevodni sistem odprtega ozemljitvenega stikala je izpostavljen zraku, kot je prekinitev povezave; Prevodni sistem zaprtega stikala za ozemljitev je priložen v živo SF6 ali izolacijskih medijih (na primer olje).

Osredotočenost stikala za ozemljitev podstanice je veliko manjša od javnosti in ni tako varnostno usmerjen kot nizkonapetostni sistem. Bolj se osredotoča na zanesljivost napajanja, zanesljivost zaščite in vpliv na opremo v primeru kratkega stika. Ker je trenutna pot v glavnem blokirana z ozemljitvijo, na izbiro ozemljitvenega sistema vpliva le amplituda najpogostejše faze do ozemljitvenega kratkega stika.
