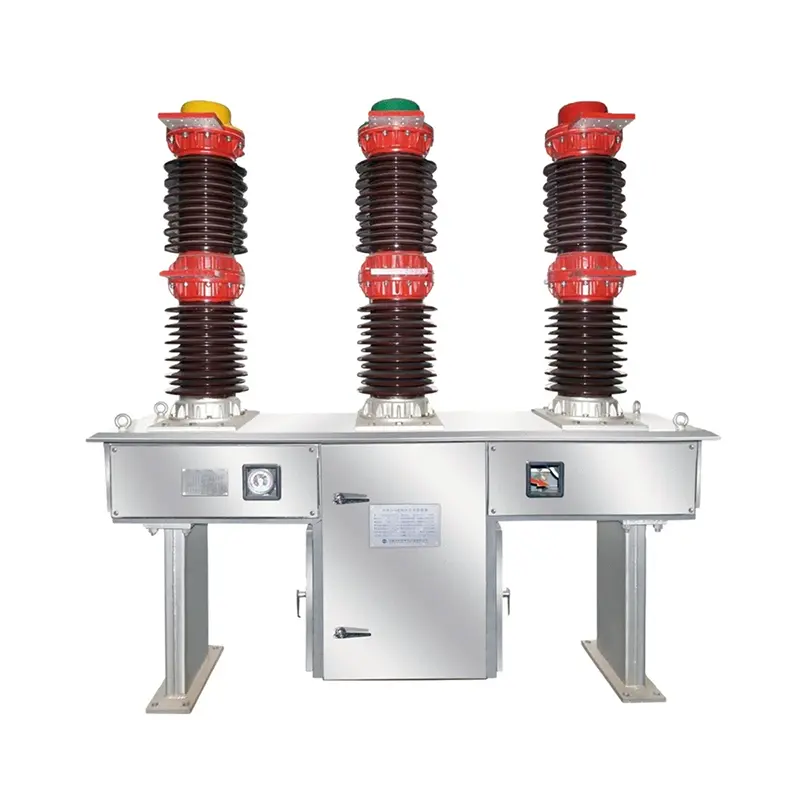

Zunanji plinski odklopnik

Zunanji plinski odklopnik podjetja SanGao ponuja strankam obsežen nabor standardnih zasnov ANSI in IEC, kot tudi najnovejše dosežke v tehnologiji stikal, vključno s plinom SF6 ali vakuumsko prekinitev, magnetnimi ali vzmetnimi mehanizmi, živimi ali mrtvimi pločevinkami, splošno znanimi kot zasnove pasjih ut ali kiosk, ki omogočajo optimizacijo omrežja in aplikacije pametnih omrežij.

Razpad plina SF6 ne bo povzročil prekinitve toka ali prenapetosti.

Te značilnosti zagotavljajo dolgo električno življenjsko dobo odklopnika in omejujejo dinamične, enosmerne in toplotne obremenitve naprave.

Mehanski pogonski mehanizem tipa GSH (MH) za shranjevanje energije in prosto sprostitev omogoča odpiranje in zapiranje z lokalnim in daljinskim upravljanjem.

Aktivacijska kinematika delovnega mehanizma, gibljivi kontakti in protikondenzacijski grelec se nahajajo v zaprtem kovinskem ohišju, ki služi tudi kot podpora za elektrode.

Zgornja struktura je podprta z okvirjem iz raztegljivih kovinskih delov, ki omogoča nastavitev višine sponk odklopnika od 2800 mm do 3700 mm.

Stopnja zaščite kovinskega ohišja je IP 54 (*), opremljeno pa je z zatesnjenimi vrati z revizijskim okencem.

Ohišje je izdelano iz jeklene pločevine in zagotavlja zadostno površinsko zaščito s posebnimi postopki metalizacije in barvanja. Nosilna konstrukcija je bila obdelana z vročim cinkanjem.

Polja uporabe

Zunanji plinski odklopnik se uporablja za distribucijo električne energije, za nadzor in zaščito tokokrogov, kot tudi za nadzor in zaščito transformatorjev, usmernikov, kondenzatorskih baterij itd.

Zaradi tehnologije samodejnega varovalnega odklopnika SF6 zunanji plinski odklopniki ne ustvarjajo prenapetosti med preklopnim postopkom, zaradi česar so zelo primerni za naknadno vgradnjo, nadgradnjo in razširitev starih naprav, saj so bili izolacijski materiali kablov in opreme med uporabo morda izpostavljeni obremenitvam.

Uporabno okolje

1. Nadmorska višina: ne presega 2500 metrov; Tip planote 4000 metrov;

2. Temperatura okolja: -30 ℃ -+40 ℃ (posebna zahteva -40 ℃ -+40 ℃);

3. Relativna vlažnost: dnevno povprečje ne presega 95 %, mesečno povprečje ne presega 90 % (25 °C);

4. Hitrost vetra: največ 35 metrov na sekundo;

5. Mesta brez vnetljivih snovi, nevarnosti eksplozije, kemične korozije in močnih vibracij.
