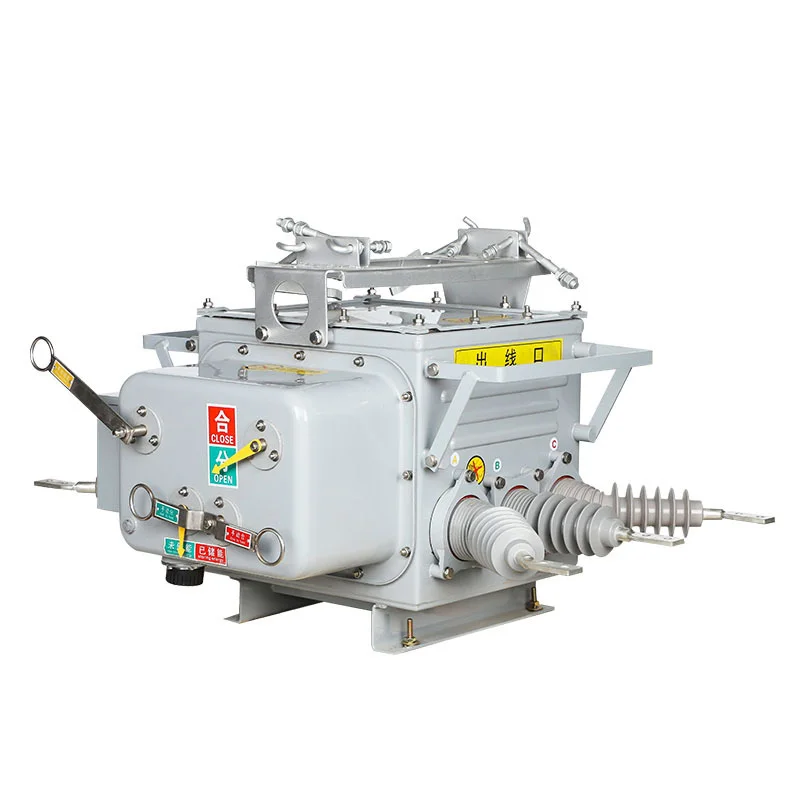

Zunanji mejni vakuumski odklopnik

Vzdržljiv zunanji mejni vakuumski odklopnik SanGao (v nadaljevanju "mejni odklopnik") je primeren za zunanje visokonapetostne stikalne naprave s trifaznim izmeničnim tokom 50 Hz in nazivno napetostjo 33 kV in manj. Telo odklopnika je opremljeno z vakuumsko komoro za gašenje obloka, tokovnim transformatorjem, tokovnim transformatorjem z ničelnim zaporedjem itd. Odklopnik ima način daljinskega upravljanja, funkcijo nadzora zaščite in komunikacijsko funkcijo. Zanesljivo lahko oceni in zazna transformatorske postaje, industrijska in rudarska podjetja ter mestna in podeželska elektroenergetska omrežja z namenom nadzora in zaščite. Posebej primeren za pogosto delovanje zemeljskega in mestnega nivoja miliamperskega nivoja toka ničelnega zaporedja in toka kratkega stika med fazo in fazo, kar omogoča samodejno odpravo enofaznih ozemljitvenih napak in napak med fazo in fazo.

Zunanji mejni vakuumski odklopnik prekine oblok v vakuumskem načinu in uporablja plinsko izolacijo SF6. Škatla uporablja napredno uvoženo plinsko tesnilno, protieksplozijsko varno in izolacijsko strukturno tehnologijo z odlično splošno zmogljivostjo tesnjenja. Izboljšana je bila tudi učinkovitost tesnjenja uvoznih in izvoznih cevi, splošna učinkovitost tesnjenja pa je dobra. Plin SF6, napolnjen v notranjosti, ne sme puščati ali nanj vplivati ​​zunanje okolje. Vzmetni pogonski mehanizem je bil miniaturiziran in njegova zmogljivost je bila optimizirana. Sprejetje prenosa glavne verige in večstopenjskega izklopnega sistema z nizkim uporom in nizkim dvigom temperature. Njegova zanesljivost in stabilnost sta boljši od tradicionalnih vzmetnih mehanizmov.

Ta izdelek je nameščen na meji odgovornosti nadzemnih distribucijskih vodov. Sprednji konec uporabnikovega dohodnega voda bo samodejno odpravil enofazne ozemljitvene napake in medfazne napake kratkega stika v uporabnikovem sistemu, s čimer se bo izognil širjenju napak v uporabnikovem svetu na glavni prenosni vod, zagotovil električno varnost uporabnikov brez napak in izboljšal električno zanesljivost. Če je okvara trajna in ponovni vklop RTP ne uspe, bo nesreča na lokaciji uporabnika srednje napetosti povzročila prekinitev celotnega distribucijskega voda. Ta običajna nesreča pri prenosu v električnem omrežju bo družbi povzročila znatne izgube.

okoljsko stanje

(1) Temperatura zraka v okolju: -40 ℃ ~ +40 ℃; Dnevna sprememba temperature ne presega 25 ℃; Glede na lastnosti plina SF6, ko je temperatura okolice -40 ℃ in tlak v rezervoarju 0,05Mpa, je SF6 še vedno v plinastem stanju, da se zagotovi normalno delovanje izdelka. Ko je temperatura okolice -40 ℃ in nadtlak 0,05Mpa, je točka utekočinjenja SF6 -55 ℃; Ko je nadtlak enak nič, točka utekočinjenja SF6 ne bo presegla -60 ℃.

(2) hitrost vetra ne presega 35 m/s;

(3) Mesto brez vnetljivosti, nevarnosti eksplozije, močne kemične korozivnosti (kot so različne kisline, alkalije ali dim) in močnih vibracij.

(4) Nadmorska višina: ≤ 1000 m;

(5) Debelina pokritosti: 10 mm;

(6) Raven onesnaženosti zraka: Raven 4;

(7) Potresna intenzivnost: ≤ 7 stopinj;

(8) Metoda ozemljitve nevtralne točke v električnem omrežju: nevtralna točka ni ozemljena, ozemljena je prek tuljave za dušenje obloka, ničelna točka pa je ozemljena z nizkim uporom.
