Zakaj je visokonapetostno ozemljitveno stikalo ključnega pomena za varnost in vzdrževanje elektroenergetskega sistema?

V sistemih za prenos in distribucijo električne energije je varnost najpomembnejša. Ena pogosto spregledana, a bistvena komponenta jeVisokonapetostno ozemljitveno stikalo. Ta naprava ima ključno vlogo pri zaščiti opreme in osebja med vzdrževanjem, okvarami in rutinskimi operacijami. Ta članek preučuje, kaj počne ozemljitveno stikalo, kako deluje in zakaj je nepogrešljivo v srednjenapetostnih stikalnih napravah in transformatorskih postajah. Gledamo tudi na kakovost izdelave, certifikate in zanesljivostSanGao pripelje do te kritične električne komponente.

Neopevani junak električne varnosti

Ko pomislimo na visokonapetostno opremo, pogosto pomislimo na odklopnike in transformatorje. Kljub temu,Visokonapetostno ozemljitveno stikaloje prav tako ključnega pomena za varno delovanje in vzdrževanje elektroenergetskih sistemov. Ta naprava, ki je nameščena znotraj stikalnih omaric ali transformatorskih postaj, zagotavlja zanesljivo pot do tal, s čimer zagotavlja, da lahko tehniki varno delajo na breznapetostni opremi in da se tokovi napak učinkovito upravljajo.

Brez pravilno delujočega ozemljitvenega stikala bi se vzdrževalci soočili s tveganjem nenamernega vklopa, induciranih napetosti iz sosednjih vodov pod napetostjo in nevarnih prehodnih prenapetosti.SanGao, visokotehnološko podjetje s sedežem v kitajski prestolnici električne energije Liushi, že leta izdeluje te bistvene komponente, pri čemer se drži strogih standardov kakovosti in služi različnim panogam od prenove mestnega omrežja do vetrnih elektrarn.

Kaj je visokonapetostno ozemljitveno stikalo?

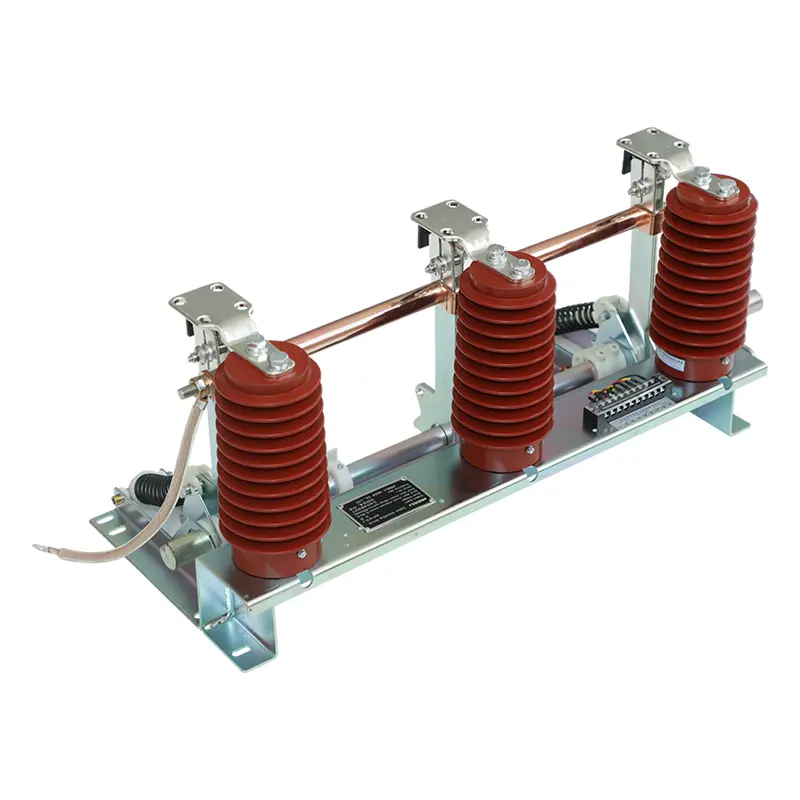

TheVisokonapetostno ozemljitveno stikaloje mehanska stikalna naprava, namenjena za povezavo določenega dela električnega tokokroga z ozemljitvijo. Običajno je nameščen v visokonapetostnih stikalnih napravah (3-12kV, trifazni sistemi AC 50/60Hz) in se upravlja ročno ali z motornim mehanizmom. Njegova primarna struktura je sestavljena iz nosilca, sklopa ozemljitvenega noža, fiksnih kontaktov, senzorja, vrtljive gredi, tlačnih vzmeti, prevodnih tulcev in gibljivih povezav.

Ko je ozemljitveni nož zaprt, se trdno dotakne statičnega kontakta in ustvari ozemljitveno pot z nizko impedanco. Ta pot služi več varnostnim in operativnim funkcijam, ki jih bomo raziskali spodaj.

Ključne funkcije: Več kot le ozemljitev

TheVisokonapetostno ozemljitveno stikalosluži številnim kritičnim funkcijam poleg preprostega ozemljitve:

Zaščita osebja med vzdrževanjem

Ko je odklopnik odprt in izoliran, lahko sosednja zbiralka ali oprema še vedno prenašata inducirano napetost ali preostali naboj. Ozemljitveno stikalo zagotavlja vidno in varno ozemljitveno povezavo, ki zagotavlja, da je vzdrževalno osebje zaščiteno pred nenamernim vklopom ali kapacitivno razelektritvijo.

Omejevanje prehodnih prenapetosti

Med zemeljskimi napakami, zlasti v težkih sistemih, lahko pride do prehodnih prenapetosti. Ozemljitveno stikalo omejuje te napetostne sunke z zagotavljanjem poti z nizko impedanco in s tem ščiti občutljivo opremo in izolacijo.

Odprava induciranih napetosti

V primeru vzporednih daljnovodov na istem stolpu lahko breznapetostni vodi še vedno doživljajo inducirane napetosti iz sosednjih vodov pod napetostjo zaradi elektrostatične in elektromagnetne sklopitve. Ozemljitvena stikala na teh linijah zagotavljajo pot za razpršitev teh induciranih tokov, kar preprečuje nevarnosti.

Zapiralni tokovi kratkega stika

Nekatera ozemljitvena stikala so zasnovana tako, da se zaprejo proti kratkemu stiku. Ta zmožnost zagotavlja, da je stikalo mogoče upravljati tudi v pogojih napake, kar zagotavlja dodatno varnost med postopki v sili.

Vzpostavitev sistemsko nevtralne reference

V razdelilnih postajah z velikimi energetskimi transformatorji ozemljitveno stikalo pomaga vzdrževati dosledno referenčno točko napetosti, stabilizira električno omrežje in zagotavlja varno delovanje.

Aplikacije: kje se uporablja?

TheVisokonapetostno ozemljitveno stikalose pogosto uporablja v sistemih za distribucijo in prenos električne energije, vključno z:

• Prenove mestnega in podeželskega električnega omrežja– Nadgradnja starajoče se infrastrukture zahteva zanesljivo ozemljitev zaradi varnosti in skladnosti.

• Podpostaje in stikalne omare– Vgrajeni v srednjenapetostne stikalne sklope.

• Vetrne elektrarne in hidroelektrarne– Zagotavljanje ozemljitve generatorjev in transformatorjev.

• Metalurška in petrokemična industrija– Zaščita opreme in osebja v težkih okoljih.

• Železniške in rudarske naprave– Zagotavljanje varne ozemljitve v sistemih vlečne energije.

• Energetski projekti stanovanjskih in poslovnih stavb– Za dovodne napajalnike in zasilne sisteme.

TheSanGaoPrednost: kakovost in zanesljivost

SanGaosi je pridobil sloves visokokakovostne visokonapetostne opreme. Proizvodni obrat podjetja se razteza na 10.000 kvadratnih metrih, z registriranim kapitalom 81,68 milijona juanov in skupnimi sredstvi približno 200 milijonov juanov. S 120 zaposlenimi, vključno z 20 višjimi in srednjimi tehničnimi strokovnjaki,SanGaoohranja močno osredotočenost na raziskave in razvoj ter zagotavljanje kakovosti.

Podjetje spoštuje standarde vodenja kakovosti ISO 9001:2008, ravnanja z okoljem ISO 14001 ter sistemov varnosti in zdravja pri delu OHSMS 18001. Za zagotavljanje vsakega uporablja tudi sodobno upravljanje ERP in napredno opremo za testiranjeVisokonapetostno ozemljitveno stikaloizpolnjuje stroge standarde delovanja. Sodelovanje z institucijami, kot sta Xi'an Senyuan in Pekinški električni raziskovalni inštitut,SanGaozagotavlja, da so njegovi izdelki v ospredju elektrotehnike.

Njihova ozemljitvena stikala so zasnovana z robustnim mehanizmom, ki uporablja kompresijske vzmeti za zagotavljanje hitrega in zanesljivega zapiranja/odpiranja, s stalnim kontaktnim pritiskom, ki ga vzdržujejo diskaste vzmeti. Ta oblika zagotavlja nizek kontaktni upor in dolgo življenjsko dobo tudi pri pogostem delovanju.

Pogosto zastavljena vprašanja (FAQ)

V: Kaj je glavni namen visokonapetostnega ozemljitvenega stikala?

O: Njegov glavni namen je zagotoviti vidno in varno ozemljitveno točko za breznapetostno opremo, zaščititi tehnike pred nenamernim vklopom pod napetostjo in razpršiti inducirane napetosti in naboje.

V: Kje je običajno nameščeno ozemljitveno stikalo?

O: Običajno je nameščen v srednjenapetostnih stikalnih omaricah (3-12kV), kot tudi v transformatorskih postajah in na liniji transformatorjev.

V: Ali se lahko ozemljitveno stikalo zapre proti toku kratkega stika?

O: Da, mnoga ozemljitvena stikala so ocenjena za kratkostični zapiralni tok, kar jim omogoča varno delovanje tudi v okvarah.

V: Kako ozemljitveno stikalo ščiti pred induciranimi napetostmi?

O: Na daljnovodih, ki potekajo vzporedno z vodniki pod napetostjo, ozemljitveno stikalo zagotavlja pot za inducirane tokove, ki tečejo v zemljo, kar preprečuje, da bi se nevarne napetosti pojavile na linijah brez napetosti.

Zaključek

TheVisokonapetostno ozemljitveno stikalomorda ni najbolj glamurozna komponenta elektroenergetskega sistema, vendar njenega pomena ni mogoče preceniti. Varuje življenja, ščiti drago opremo in zagotavlja stabilno delovanje omrežja med okvarami in vzdrževanjem. Z zagotavljanjem zanesljive ozemljitvene poti pomaga preprečevati nesreče, skrajša izpade in ohranja celovitost električnega omrežja.

SanGaoponuja ozemljitvena stikala, ki združujejo robustno mehansko zasnovo, visokokakovostne materiale in strog nadzor kakovosti za zagotavljanje zanesljivega delovanja v zahtevnih aplikacijah. Z močno tehnično osnovo in zavezanostjo nenehnim izboljšavam,SanGaoje postal zaupanja vreden dobavitelj za električna podjetja, industrijske obrate in infrastrukturne projekte po vsej Kitajski in drugod.

Če iščete zanesljiv vir visokonapetostnih ozemljitvenih stikal ali potrebujete tehnično pomoč za vaš specifični projekt, vas vabimo, dastiknas danes. Njihova izkušena inženirska ekipa lahko zagotovi specifikacije izdelkov, rešitve po meri in pravočasno podporo. Obrnite se na spletno stran podjetja ali e-pošto, da se pogovorite o svojih zahtevah in ugotovite, kakoSanGaolahko prispeva k varnosti in učinkovitosti vaših energetskih sistemov.
