Modul trifaznega odklopnika SanGao – funkcije, načini krmiljenja in vpogled v uporabo

S hitro rastjo industrijske avtomatizacije in komercialne distribucije električne energije so se trifazni odklopniki iz preprostih zaščitnih naprav razvili v inteligentne enote, ki združujejo nadzor, zaščito in izolacijo. Modul trifaznega odklopnika SanGao, združljiv s simulacijskimi okolji Simulink, zagotavlja dva prilagodljiva načina krmiljenja: krmiljenje zunanjega signala (0 V za odpiranje, pozitivna napetost za zapiranje) in notranje krmiljenje na podlagi časovnika (prednastavljeni preklopni časi). Ta vsestranskost zelo poenostavlja sistemsko integracijo in testiranje. V tem članku se poglobimo v tehnične podrobnosti tega modula in ponudimo praktične napotke za izbiro in uporabo.

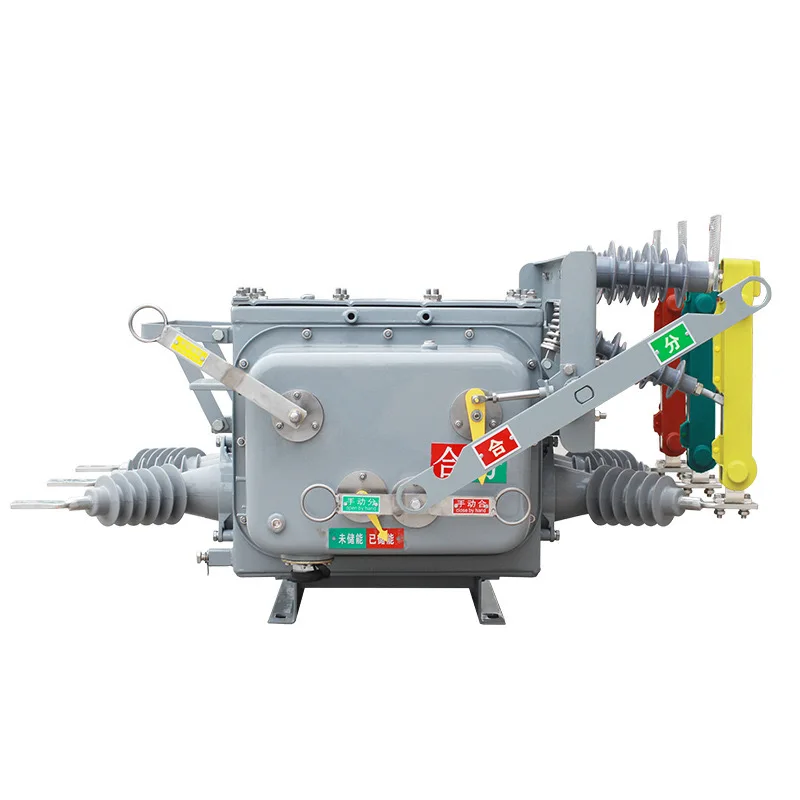

1. Pregled modula trifaznega odklopnika

Modul trifaznega odklopnika SanGao je sestavljen iz treh neodvisnih enopolnih odklopnikov, ki so med seboj mehansko zaklenjeni za sočasno delovanje prek enega preklopnega ročaja. Lahko se zaporedno poveže s trifaznimi obremenitvami za nadzor vseh faz hkrati. Mehanizem za gašenje obloka je identičen mehanizmu standardnih odklopnikov, modul pa vključuje vgrajena dušilna vezja Rs-Cs za zatiranje prenapetosti preklapljanja – bistveno pri priključitvi na induktivna bremena ali tokovne vire.

2. Osnovne funkcije in načini delovanja

Trifazni odklopnik SanGao ponuja dva načina krmiljenja, ki ustrezata različnim potrebam uporabe. notrinačin zunanjega krmiljenja, ikona modula prikazuje krmilna vhodna vrata, ki omogočajo preklapljanje v realnem času prek signalov Simulink. notrinačin notranjega nadzora, so preklopni časi vnaprej nastavljeni v pogovornem oknu za samodejna časovna zaporedja. V obeh načinih isti krmilni signal poganja vse tri odklopnike, kar zagotavlja sinhrono delovanje.

2.1 Vloga dušilnega kroga

Ko je odklopnik povezan z induktivnimi bremeni (npr. motorji, transformatorji) ali tokovnimi viri, lahko odpiranje tokokroga povzroči visoke inducirane prenapetosti, ki lahko poškodujejo izolacijo ali sam odklopnik. Vgrajeno dušilno vezje Rs‑Cs učinkovito absorbira to energijo, omejuje konice prenapetosti in ščiti odklopnik in nadaljnjo opremo. Uporabniki lahko omogočijo ali onemogočijo to vezje glede na vrsto obremenitve.

2.2 Značilnosti potovanja in mehanizem "brez potovanja".

Funkcija "brez izklopa" zagotavlja, da ko pride do preobremenitve ali kratkega stika, notranji mehanizem odpre kontakte in se ročaj premakne v položaj za izklop. Če poskusite zapreti ročaj, se kontakti ne bodo znova zaprli, dokler napaka ni odpravljena in ročaj ni ponastavljen. To zagotavlja notranjo varnostno pregrado, ki preprečuje ponovno vklop, medtem ko napaka še vedno obstaja.

• Nadzor zunanjega signala (0 V / pozitivna napetost)
• Notranji nadzor časovnika
• Dušilno vezje Rs‑Cs (izbirno)
• Mehanizem brez potiskanja
• Karakteristika sprožitve serije s časovnim zamikom
• Visoka prekinitvena zmogljivost kratkega stika

3. Razložene ključne tehnične specifikacije

Izbira pravega trifaznega odklopnika zahteva temeljito razumevanje njegovih tehničnih parametrov. Spodnja tabela povzema glavne specifikacije modula SanGao in njihove praktične posledice za izbiro.

4. Industrijske aplikacije in vodnik za izbiro

Trifazni odklopniki se pogosto uporabljajo v centrih za krmiljenje motorjev, razdelilnih ploščah, opremi za industrijsko avtomatizacijo in komercialnih stavbah. Odvisno od uporabe lahko služijo kot glavna stikala, zaščitne naprave za vejice ali motorna delovna stikala. Spodaj so tipični primeri uporabe in izbirni kazalci.

4.1 Glavna področja uporabe

• Nadzor industrijskega motorja:Uporabljajo se kot neposredni zaganjalniki, ki zahtevajo karakteristiko izklopa s časovnim zamikom, da se izognejo izklopu zaradi zagonskega toka.
• Zaščita distribucijskega voda:Nameščen v glavne ali pod-razdelilne plošče za zaščito pred preobremenitvami in kratkimi stiki, s pravilno koordinacijo z napravami navzgor/navzdol.
• Zasilni generatorji:Deluje kot izhodni odklopnik generatorja, zagotavlja izolacijo in vzdrži morebitne prehodne previsoke tokove.
• HVAC sistemi:Ščiti kompresorje, ventilatorje in druge motorje v klimatskih napravah in hladilni opremi – potrebuje tudi lastnosti časovnega zamika.

4.2 Koraki izbire

1. Določite vrsto obremenitve:Uporovni ali induktivni? Ali ima začetni udarec? To določa zahtevano karakteristiko potovanja.
2. Izračunajte obratovalni tok:Na podlagi moči bremena in napetosti izračunajte največji omrežni tok in dodajte 20–30 % varnostne rezerve.
3. Ocenite tok kratkega stika:Pridobite predvideni tok kratkega stika iz napajalnega sistema; prekinitvena zmogljivost odklopnika mora biti večja.
4. Izberite način upravljanja:Zunanji nadzor signala, če je potrebno daljinsko/avtomatsko upravljanje; notranji časovnik, če je potreben samo načrtovani preklop.
5. Upoštevajte zahtevo za dušenje:Za induktivne obremenitve (motorji, transformatorji) vedno omogočite dušilno vezje.

5. Varnostne zaščitne funkcije

Varnost je najpomembnejša prioriteta pri načrtovanju električnih naprav. Trifazni odklopnik SanGao vključuje več zaščitnih mehanizmov, ki ščitijo ne le tokokrog in opremo, temveč tudi osebje.

• Zaščita pred preobremenitvijo:Toplotno-magnetna sprožilna enota odpre tokokrog, ko tok za daljše obdobje preseže nazivno vrednost, s čimer prepreči pregrevanje kabla.
• Zaščita pred kratkim stikom:Magnetni sprožilec deluje takoj v primeru kratkega stika in prekine okvarjeni tok v milisekundah, da zmanjša škodo.
• Izolacijska funkcija:Ko je ročaj v položaju "off", zadostna kontaktna reža in izolacijska razdalja zagotavljata vidno prekinitev, ki izpolnjuje zahteve glede izolacije.
• Zaščita pred ponovnim zapiranjem brez poti:Preprečuje ponovno zapiranje, medtem ko je napaka prisotna, kar odpravlja tveganje človeške napake.
