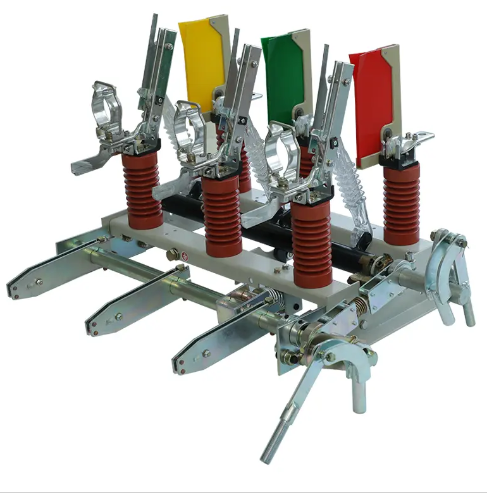

Stikala za zračno obremenitev Sangao: varno, preprosto in trajnostno preklapljanje MV

V današnjem razvijajočem se energetskem okolju se upravljavci distribucijskih omrežij soočajo z vse večjim pritiskom, da zagotovijo neprekinjeno delovanje, zmanjšajo vpliv na okolje in znižajo skupne stroške lastništva. Zračno obremenitveno stikalo obravnava vse tri izzive s časovno preizkušeno, a nenehno izboljšeno zasnovo. Za razliko od stikal SF₆, ki zahtevajo občasno ravnanje s plinom in predstavljajo tveganje za toplogredne pline, ali naprav, polnjenih z oljem, ki zahtevajo neurejeno vzdrževanje, zračno stikalo izkorišča najbolj obilen in neškodljiv medij – zrak. Njegova mehanska preprostost pomeni manj točk okvar, medtem ko jasni indikatorji položaja in zaklepni mehanizmi zmanjšajo napake pri delovanju. Zato se komunalna podjetja, razvijalci obnovljivih virov energije in industrijski obrati po vsem svetu obračajo na stikala za zračno obremenitev kot svojo prednostno rešitev za izolacijo in preklop.

1. Paradigma zanesljivosti zračnih zaščitnih stikal

Zakaj je stikalo za izklop zračne obremenitve resnično zanesljivo? Pri San Gao Electric verjamemo, da gre za sinergijo štirih stebrov:strukturna preprostost– manj gibljivih delov zmanjša načine okvare;naravna izolacija– zrak odpravlja nevarnost uhajanja in strupenost;robustno gašenje obloka– optimizirana zasnova magneta in pretoka zraka zagotavlja dosledno prekinitev; inupravljavcu prijazna varnost– mehanske zapore in jasen prikaz statusa preprečujejo napačno delovanje. Te lastnosti so potrjene s strogim testiranjem in desetletji izkušenj na terenu v različnih podnebjih in pogojih obremenitve.

1.1 Zakaj zrak – zeleni imperativ

Prizadevanje za postopno opuščanje SF₆ se po vsem svetu pospešuje zaradi njegovega izjemno visokega potenciala globalnega segrevanja (GWP ≈ 23.500). Medtem ko SF₆ ponuja vrhunsko izolacijo, njegove emisije v življenjskem ciklu – od uhajanja do odlaganja ob koncu življenjske dobe – predstavljajo veliko breme za okolje. Zračna izklopna stikala zagotavljajo neposredno, preizkušeno alternativo za srednjenapetostne aplikacije. S pravilno geometrijo elektrod in tehnikami za nadzor obloka lahko zrak varno prekine obremenitvene tokove do 1250 A pri 24 kV. Poleg tega so zračna stikala sama po sebi odporna na spremembe tlaka plina, ki jih povzročajo temperaturne spremembe, kar zagotavlja dosledno delovanje v ostrih podnebjih od puščav do visokogorskih postaj.

2. Osnovne tehnične prednosti

Stikalo za izklop zračne obremenitve San Gao temelji na preizkušenih načelih, hkrati pa vključuje sodobne inženirske izboljšave za večjo zanesljivost, varnost in enostavno integracijo. Spodaj so ključne razlike, ki ločujejo naš izdelek.

• Nazivna napetost: 12kV / 24kV
• Nazivni tok: 630A / 1250A
• Zmogljivost kratkega stika (vrh): 50kA
• Mehanska vzdržljivost: ≥ 10.000 operacij
• Električna vzdržljivost: ≥ 5.000 operacij
• Zaščitni razred: IP4X (notranji) / IP54 (zunanji)
• Temperatura okolja: -25°C ~ +55°C
• Nadmorska višina: do 3000m

2.1 Zmogljivost gašenja obloka

Obločna komora uporablja kombinacijo vzdolžnega magnetnega polja in samogeneriranega zračnega toka. Ko se gibljivi kontakt loči, magnetne sile poženejo oblok v sklop razdelilnih plošč obloka, kjer se podaljšajo, ohladijo in ugasnejo pri naslednjem ničelnem toku. Ta metoda zmanjša izgorevanje stika in omogoča visoko zmožnost ponavljajočih se preklopov. San Gao je potrdil zasnovo s tisočimi preskusi prekinitev, vključno s strogimi scenariji zagona motorja in preklopa kondenzatorske baterije, da bi zagotovil zanesljivo delovanje v najzahtevnejših pogojih.

2.2 Mehanizem delovanja – preprostost in varnost

Pogonski mehanizem je na voljo v različicah z vzmetno shranjeno energijo ali v ročni različici, ki imata konfiguracijo proti črpanju in pomožne kontakte. Ročni ročaj zagotavlja ergonomsko povratno informacijo o sili, indikator položaja pa je jasno viden od daleč. Za daljinsko upravljanje je mogoče integrirati izbirni motorni pogon, ki omogoča brezhibno povezovanje s SCADA in sistemi za avtomatizacijo distribucije. Sistem zaklepanja zagotavlja, da stikala ni mogoče odpreti ali zapreti, razen če se upošteva pravilno zaporedje, kar znatno zmanjša tveganje človeške napake.

3. Specifikacije zmogljivosti na prvi pogled

Naslednja tabela ponuja hitro primerjavo ključnih parametrov med stikalom za zračno obremenitev podjetja San Gao in tipičnim obremenitvenim stikalom SF₆, kar ponazarja praktične prednosti zračno izolirane tehnologije.

4. Ključna področja uporabe in vrednost

Zračna zaščitna stikala so nameščena v širokem spektru srednjenapetostnih omrežij. Spodaj so najpomembnejše aplikacije, skupaj s posebnimi prednostmi, ki jih zagotavljajo v vsakem kontekstu.

• Mestna in podeželska distribucijska omrežja:Uporablja se kot stebričasto nameščene ali obročne glavne enote za sekcijo linij, prenos obremenitve in izolacijo napak – izboljšanje avtomatizacije podajalnika in zanesljivosti napajanja.
• Industrijski energetski sistemi:Krmiljenje velikih motorjev, transformatorjev in napajalnikov v tovarnah, rudnikih in predelovalnih obratih ter ponuja lokalno izolacijo in preklapljanje brez zahtevnega vzdrževanja.
• Obrat za obnovljivo energijo:Povezuje in odklaplja pretvorniška ali transformatorska vezja v sončnih in vetrnih elektrarnah ter z lahkoto obvladuje pogosto vsakodnevno kroženje.
• Infrastrukturni projekti:Železnice, letališča, podatkovni centri in bolnišnice se zanašajo na zračna stikala za izolacijo dohodnega/odhodnega podajalnika, kar zagotavlja varno vzdrževanje in visoko razpoložljivost.
• Postaje komercialnih zgradb:Služi kot glavno dohodno ali vodilno stikalo v nakupovalnih središčih, pisarniških stolpnicah in izobraževalnih kampusih – prispeva k certifikatom zelene gradnje.

V vsakem od teh scenarijev vzdrževanju prijazna narava zračnega stikala in jasna vidna prekinitev zagotavljata brezskrbnost. Na primer, pri oddaljenih distribucijskih vodih pomanjkanje ravnanja s plinom drastično zmanjša število tovornjakov in čas tehnika. V solarnih elektrarnah, kjer lahko stikala delujejo večkrat na dan, visoka mehanska vzdržljivost zagotavlja dolgoletno brezhibno delovanje. Te prednosti v resničnem svetu so razlog, zakaj sistemski načrtovalci vse pogosteje določajo izklopna stikala za zračno obremenitev kot privzeto izbiro za nove in prenovljene srednjenapetostne instalacije.

5. Zakaj San Gao Electric – kakovost in inovativnost

San Gao Electric ni le proizvajalec stikal – smo partner pri izgradnji varnejše in pametnejše energetske infrastrukture. Naša 10.000 m² velika tovarna s sedežem v mestu Liushi, srcu kitajske električne industrije, in ekipa več kot 120 izkušenih strokovnjakov sta predana zagotavljanju izdelkov, ki izpolnjujejo najvišje mednarodne standarde. Z registriranim kapitalom v višini 81,68 milijona RMB in skupnim premoženjem, ki se približuje 200 milijonom RMB, imamo finančno stabilnost in tehnično globino za podporo obsežnih projektov po vsem svetu.

Naša zavezanost kakovosti se odraža v naših certifikatih ISO9001, ISO14001 in OHSMS18001. Zgradili smo močne poslovne odnose po Evropi, Ameriki, Avstraliji in Afriki ter si prislužili sloves zaupanja vrednega partnerja za visokonapetostne rešitve. Poleg zračnih bremenskih stikal naš portfelj izdelkov vključuje vakuumska bremenska stikala, odklopnike, ločilnike, prenapetostne odvodnike in dodatke za transformatorje – zagotavlja celovito zaščito in nadzor za vsako srednjenapetostno omrežje.
