Kako lahko zunanje visokonapetostno zaščitno stikalo z izpadno varovalko izboljša varnost pri distribuciji električne energije

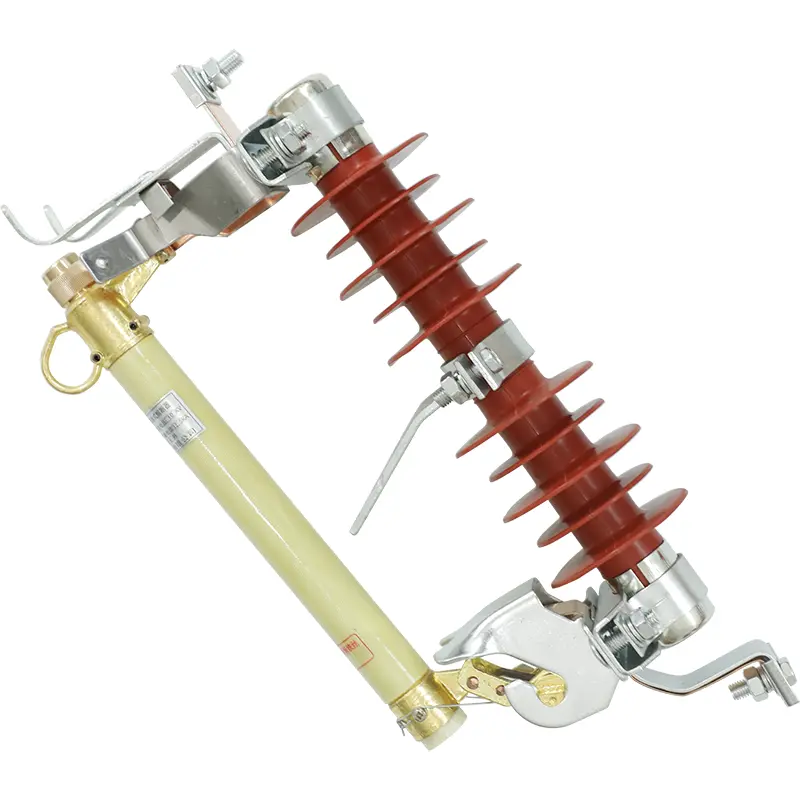

Povzetek:Zanesljiva zaščita pred napakami je bistvena za nadzemne sisteme za distribucijo električne energije, zlasti tam, kjer so transformatorji, odcepi in industrijski napajalniki izpostavljeni preobremenitvam, kratkim stikom, vetru, dežju in temperaturnim spremembam. AnIzpadna varovalka za zunanje visokonapetostno stikalozagotavlja praktično kombinacijo prenapetostne zaščite in vidne mehanske izolacije. Oblikoval in izdelalSangao, je ta zaščitna naprava zasnovana za zunanje distribucijske aplikacije, kjer sta zanesljiva prekinitev napake in preprosto vzdrževanje ključnega pomena.

Kazalo

1. Zakaj je pomembna varovalka za zaščito pred visoko napetostjo na prostem?
2. Kako deluje izpadna varovalka?
3. Katere so ključne lastnosti zaščitnega stikala?
4. Kakšne okoljske razmere lahko prenese?
5. Kje se uporablja zunanja varovalka za zaščito pred visoko napetostjo?
6. Kako nadzor kakovosti izboljša zanesljivost izdelka?
7. Kaj morajo kupci upoštevati pri izbiri varovalke za izpad?
8. Pogosto zastavljena vprašanja

Zakaj je pomembna varovalka za zaščito pred visoko napetostjo na prostem?

Nadzemna distribucijska omrežja delujejo v okoljih, kjer je električna oprema lahko izpostavljena nepredvidljivim obremenitvam, kratkim stikom, nevihtam, močnim vetrom in drugim zunanjim pogojem. Napaka, ki je ne osamite hitro, se lahko razširi po distribucijskem omrežju in potencialno poškoduje transformatorje, prevodnike, stikala in drugo drago opremo.

AnIzpadna varovalka za zunanje visokonapetostno stikalozagotavlja namensko zaščitno točko za te sisteme. Ko čezmerni tok povzroči taljenje elementa varovalke, se tokovna pot prekine. Hkrati sklop varovalke mehansko pade stran od kontaktnega položaja, kar ustvari vidno zračno režo.

Ta kombinacija električne prekinitve in fizične izolacije ponuja več praktičnih prednosti:

• Ščiti distribucijske transformatorje pred škodljivimi pretokovnimi pogoji.
• Pomaga izolirati lokalizirane napake na nadzemnih odcepih.
• Zagotavlja jasno viden znak, da je varovalka delovala.
• Podpira hitrejšo identifikacijo napak in vzdrževanje.
• Uporablja sorazmerno preprost mehanski princip delovanja.
• Zagotavlja praktično rešitev za zaščito zunanje komunalne infrastrukture.

Za izvajalce električnih del in ekipe za javna naročila, ki iščejodobavitelj visokonapetostnih varovalk, je razumevanje teh značilnosti pomembno pri ocenjevanju dolgoročne učinkovitosti zaščite.

Kako deluje izpadna varovalka?

Načelo delovanja izpušne varovalke je preprosto, a zelo učinkovito. Element varovalke nosi običajni delovni tok, medtem ko ostane nedotaknjen v pravilno izbranih električnih pogojih. Ko preobremenitev ali tok napake preseže načrtovano delovno raven elementa varovalke, se element stopi in prekine vezje.

Funkcija mehanskega izpadanja postane takrat še posebej pomembna. Zasnova Sangao uporablja preklopno ročico z vzmetjo in napet sklop varovalke. Ko se element varovalke stopi, se mehanska napetost sprosti. Enota varovalke se premika navzven in navzdol, pri čemer ostane vidna fizična ločitev med napajanim kontaktom in cevjo varovalke.

To ustvari dva pomembna rezultata zaščite:

1. Električna prekinitev:Stopljeni element varovalke prekine tokovno pot.
2. Vidna izolacija:Cev varovalke se spusti iz svojega delovnega položaja, kar vzdrževalnemu osebju omogoča lažje prepoznavanje aktivirane zaščitne točke.

V primerjavi z zaščitnimi ureditvami, pri katerih lahko pokvarjena varovalka ostane fizično blizu svojega prvotnega kontaktnega položaja, lahko pozitiven izpadni ukrep olajša identifikacijo napak za ekipe javnih služb.

Katere so ključne lastnosti zaščitnega stikala?

Kakovostna zunanja zaščitna naprava mora združevati električno funkcionalnost z mehansko trdnostjo in odpornostjo na okolje. Izpadna varovalka Sangao za zunanjo visokonapetostno zaščitno stikalo vključuje več značilnosti, namenjenih nadzemnim distribucijskim okoljem.

Zaradi kombinacije teh funkcij je naprava še posebej primerna za aplikacije, kjer so pomembna zaščita, vidljivost, vzdržljivost in mehanska vzdržljivost.

Kakšne okoljske razmere lahko prenese?

Zunanja električna zaščitna oprema mora delovati zanesljivo kljub spreminjajočim se okoljskim razmeram. Glede na objavljene informacije o izdelku podjetja Sangao je izpadna varovalka stikala za visokonapetostno zaščito na prostem zasnovana glede na opredeljena okoljska merila delovanja.

Ti parametri so še posebej pomembni za kupce, ki delajo na projektih distribucije na prostem. Pred nabavo morajo inženirji vedno preveriti dejanske pogoje na lokaciji, sistemsko napetost, trenutne zahteve, konfiguracijo namestitve, nadmorsko višino in veljavne lokalne električne standarde, da zagotovijo, da je izbrana oprema pravilno določena.

Kje se uporablja zunanja varovalka za zaščito pred visoko napetostjo?

Glavna prednost izpustne varovalke je njena sposobnost zagotavljanja lokalizirane pretokovne zaščite brez potrebe po pretirano zapleteni zaščitni ureditvi. Zaradi tega je uporaben v več scenarijih porazdelitve režijskih stroškov.

Polno nameščena zaščita transformatorja

Razdelilni transformatorji, nameščeni na stebrih, zahtevajo zaščito pred napakami na transformatorju ali spodnjih tokokrogih. Na visokonapetostni strani je mogoče namestiti izpadno varovalko, da zagotovite namensko zaščitno točko. Če pride do resnega pretokovnega stanja, varovalka deluje in loči prizadeti transformator od napajanja.

Podeželske in medkrajevne podružnice

Dolgi nadzemni vodi lahko vsebujejo več odcepnih točk in služijo geografsko razpršenim bremenom. Namestitev zaščite na strateških lokacijah pomaga izolirati lokalizirane težave, namesto da dovoli, da vsaka napaka vpliva na večji del omrežja.

Industrijski distribucijski podajalniki

Rudarski objekti, proizvodni obrati in druga industrijska mesta lahko uporabljajo nadzemne vhodne vode za oskrbo transformatorskih postaj ali distribucijske opreme. Ustrezno določena izpadna varovalka lahko zagotovi primarno zaščito pred kratkim stikom in prevelikim tokom za ta vhodna vezja.

Zunanja komunalna infrastruktura

Ker je naprava zasnovana za zunanjo namestitev, jo lahko upoštevamo za stebre in druge izpostavljene distribucijske lokacije, kjer mora zaščitna oprema prenesti obremenitve okolja, hkrati pa ostati dostopna za pregled in vzdrževanje.

Kako nadzor kakovosti izboljša zanesljivost izdelka?

Mehanska konsistentnost je še posebej pomembna za izpadno varovalko, ker je električna zaščita le en del njene funkcije. Varovalka mora delovati tudi mehansko, kot je predvideno, potem ko se element varovalke stopi.

Sangao navaja, da njegova proizvodnja zunanjih stikalnih naprav sledi okviru kakovosti ISO9001. Proizvodni proces za to vrsto zaščitne opreme vključuje preverjanje mehanske poravnave, kalibracijo napetosti vzmeti in neprekinjeno testiranje toka.

Za skupine za nabavo je zato treba nadzor kakovosti ovrednotiti z več vidikov:

• Električna zmogljivost:Potrdite, da element varovalke in nazivni tok ustrezata predvidenemu sistemu.
• Mehansko delovanje:Preverite zanesljivost izklopa po delovanju varovalke.
• Izolacijska struktura:Preverite celovitost in vzdržljivost izolacijskih komponent.
• Terminalna povezava:Zagotovite primerno združljivost vodnikov in varne električne povezave.
• Okoljska primernost:Uskladite pogoje delovanja izdelka z mestom namestitve.
• Konsistentnost proizvodnje:Izberite proizvajalca z uveljavljenimi postopki nadzora in vodenja kakovosti.

Ti premisleki pomagajo spremeniti nakup osnovne komponente v popolno odločitev o sistemu zaščite.

Kaj morajo kupci upoštevati pri izbiri varovalke za izpad?

Izbira zunanjega visokonapetostnega zaščitnega stikala z izpadno varovalko ne sme temeljiti samo na ceni. Najprej je treba oceniti električno združljivost in pogoje uporabe.

1. Sistemska napetost:Potrdite nazivno napetost, ki jo zahteva nadzemno distribucijsko omrežje.
2. Trenutna ocena:Izberite element varovalke, ki ustreza normalni obremenitvi in ​​pričakovanim pogojem napake.
3. Okolje namestitve:Ocenite temperaturo, veter, nadmorsko višino, potresne razmere in izpostavljenost vremenu.
4. Zahteve za transformator:Če se uporablja za zaščito transformatorja, uskladite karakteristike varovalke z zmogljivostjo transformatorja in zahtevami glede zaščite.
5. Združljivost prevodnika:Pred namestitvijo preverite zasnovo sponk in dimenzije vodnika.
6. Zahteve glede vzdrževanja:Razmislite, ali mehanizem za izpad zagotavlja zadostno vidljivost in dostopnost za lokalne vzdrževalne ekipe.
7. Zmogljivost proizvajalca:Ocenite proizvodne izkušnje, vodenje kakovosti, postopke testiranja in tehnično podporo.

Za mednarodne kupce, ki iščejo aKitajski proizvajalec opreme za visokonapetostno zaščito, Sangao ponuja vrsto visokonapetostnih distribucijskih izdelkov, ki zajemajo zaščito, preklapljanje, izolacijo in sorodne aplikacije.

Pogosto zastavljena vprašanja

Kaj je zunanja varovalka za zaščito pred visoko napetostjo?

To je zunanja visokonapetostna zaščitna naprava, ki je zasnovana za prekinitev prekomernega toka in fizično ločitev sklopa varovalke od njegovega kontakta po delovanju elementa varovalke. Običajno se uporablja za zaščito transformatorjev, odcepnih vodov in nadzemne distribucijske opreme.

Zakaj se cev varovalke po napaki spusti?

Izpad zagotavlja viden fizični znak, da je varovalka delovala. Ko se element varovalke stopi, se mehanska napetost v delovnem sklopu sprosti, kar omogoči, da se enota varovalke premakne navzdol in ustvari zračno režo.

Ali je mogoče to varovalko uporabiti za transformatorje, nameščene na drog?

ja Razdelilni transformatorji, nameščeni na drogove, so eden od primarnih scenarijev uporabe za to vrsto zaščitne naprave. Varovalka lahko zagotovi pretokovno zaščito na visokonapetostni strani, če je pravilno izbrana in usklajena s transformatorjem in distribucijskim sistemom.

Za kakšne zunanje pogoje je zasnovana varovalka Sangao?

Objavljene specifikacije kažejo na delovno temperaturo okolja od -30°C do +40°C, največjo hitrost vetra 35 m/s in primernost za vgradnje do 1000 m nadmorske višine brez tovarniške nastavitve. Projekte, ki niso pod temi pogoji, je treba pred nabavo oceniti s proizvajalcem.

Zakaj je vidna izolacija koristna za vzdrževanje?

Ko varovalka deluje, cev varovalke pade stran od običajnega kontaktnega položaja. To ustvari vidno fizično zračno prekinitev, ki lahko vzdrževalnemu osebju pomaga prepoznati delujočo zaščitno točko med odpravljanjem težav in obnovitvijo sistema.

Kako naj kupci izberejo primeren model?

Kupci morajo oceniti sistemsko napetost, nazivni tok, pogoje napak, zmogljivost transformatorja, kjer je primerno, povezave vodnikov, okoljske pogoje, nadmorsko višino namestitve in veljavne lokalne standarde. Pred končno izbiro je priporočljiva tehnična potrditev s proizvajalcem.

Zaključek

AnIzpadna varovalka za zunanje visokonapetostno stikaloje več kot le preprost varovalni element: združuje prekinitev preobremenitve, mehansko izpadno izolacijo, vidno indikacijo napake in zunanjo konstrukcijsko zaščito v eni praktični rešitvi. Za nadzemna distribucijska omrežja, transformatorje, nameščene na drogove, podeželske odcepe in industrijske napajalnike, lahko izbira pravilno zasnovane naprave pomaga izboljšati zaščito opreme in poenostavi vzdrževanje napak. Z uveljavljenimi proizvodnimi zmogljivostmi in postopki nadzora kakovosti,Sangaolahko podpira stranke, ki iščejo zanesljivo visokonapetostno distribucijsko zaščitno opremo. Če načrtujete nov projekt distribucije električne energije ali potrebujete ustrezno rešitev za vaše obstoječe omrežje,kontaktirajte nasza razpravo o vaših zahtevah glede aplikacije, tehničnih specifikacijah in potrebah glede nabave.
